Moduł dodatkowy dla RFEM 5
}
Wymiarowanie prętów stalowych według amerykańskiej normy ANSI/AISC 360
RF-/STEEL AISC | Funkcje
- Obliczenia prętów i elementów prętowych na rozciąganie, ściskanie, zginanie, ścinanie, kombinowane siły wewnętrzne i skręcanie
- Sprawdzenie stateczności na wyboczenie i zwichrzenie
- Automatyczne określanie krytycznych obciążeń wyboczeniowych i krytycznych momentów zwichrzenia za pomocą zintegrowanego specjalnego programu MES (analiza wartości własnych) dla ogólnych warunków obciążenia i podparcia
- Alternatywne obliczenie analityczne krytycznych momentów zwichrzenia dla standardowych sytuacji
- Możliwość dyskretnego bocznego podparcia dla belek i elementów prętowych
- Automatyczna klasyfikacja przekrojów (zwarty, niezwarty i smukły)
- Sprawdzenie w stanie granicznym użytkowalności (ugięcie)
- Optymalizacja przekrojów
- Duży wybór dostępnych profili jak np. walcowane profile I, profile U, profile T, kątowniki, prostokątne i okrągłe rury, stal okrągła, symetryczne i niesymetryczne, parametryczne profile I-, T- i kątowniki, kątowniki podwójne
- Przejrzyste tabele wprowadzania i wyjściowe
- Obszerna dokumentacja wyników z odniesieniami do używanych równań obliczeniowych normy
- Wszechstronne opcje filtrowania i sortowania wyników, łącznie z listowaniem według pręta, przekroju, współrzędnej x lub według przypadków obciążeń/kombinacji obciążeń/kombinacji wyników
- Tabela wyników dla smukłości prętów i dominujących sił wewnętrznych
- Lista materiałowa z podaniem wag i objętości
- Płynna integracja z RFEM/RSTAB
- Jednostki metryczne i imperialne
Praca z modułem RF-/STEEL AISC
Na początku użytkownik decyduje, czy chce projektować według metodyki ASD lub LRFD. Następnie należy wprowadzić obciążenia, kombinacje obciążeń lub kombinacje wyników, które mają być projektowane. Kombinacje obciążeń zgodnie z ASCE 7 mogą być generowane ręcznie lub automatycznie w RFEM/RSTAB.
W kolejnych krokach można dostosować ustawienia wstępne dotyczące bocznych podpór pośrednich, długości wyboczeniowych oraz innych specyficznych dla norm parametrów projektowych, takich jak współczynnik modyfikacji Cb dla wyboczenia przez zwichrzenie lub współczynnik przesunięcia ścinania. Przy zastosowaniu prętów można zdefiniować indywidualne warunki podparcia i mimośrody w każdym węźle pośrednim poszczególnych prętów. Specjalne narzędzie FEM wewnętrznie określa krytyczne obciążenia i momenty potrzebne do analizy stateczności w tych sytuacjach.
W połączeniu z RFEM/RSTAB można również zastosować tzw. metodę bezpośredniej analizy, która uwzględnia wpływ ogólnego obliczenia według teorii II rzędu. W tym przypadku nie ma potrzeby stosowania specjalnych współczynników powiększających.
RF-/STEEL AISC | Wyniki

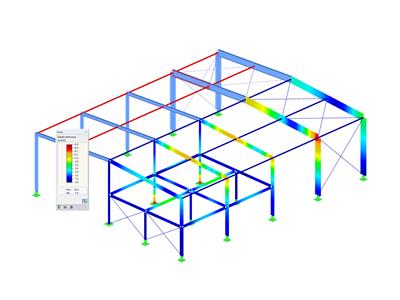

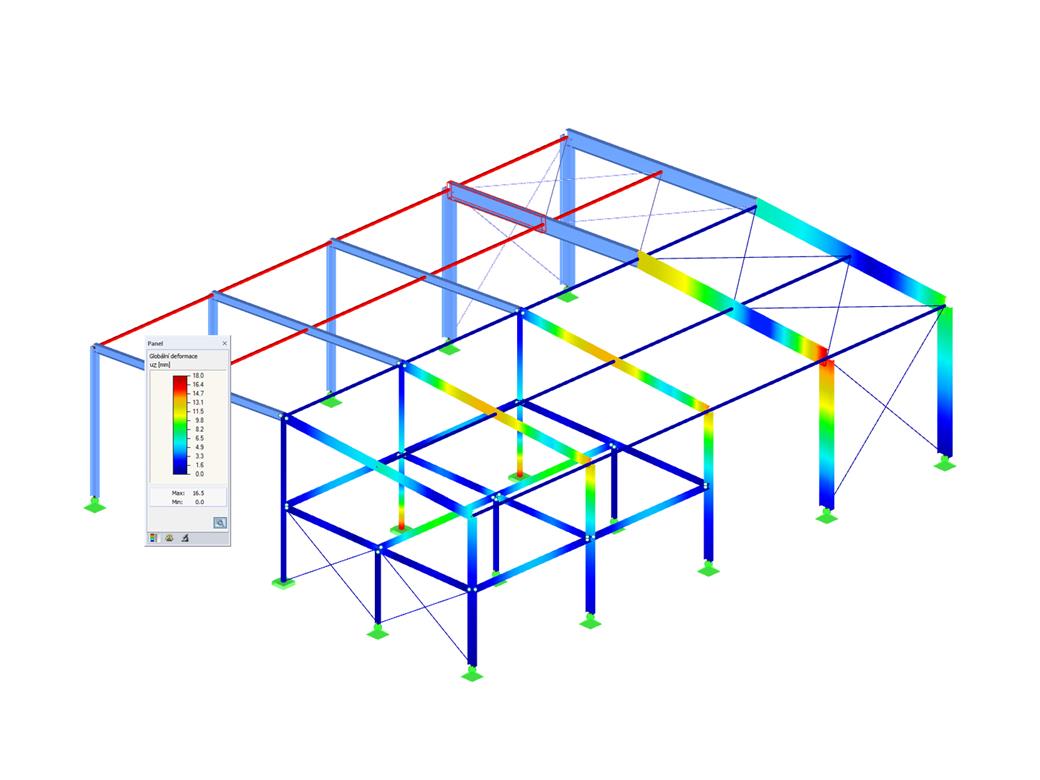

Pierwsze okno wyników pokazuje maksymalne stopnie wykorzystania wraz z odpowiednim wykorzystaniem dla każdego obliczanego przypadku obciążenia, kombinacji obciążeń lub kombinacji wyników.
Kolejne tabele pokazują wszystkie szczegółowe wyniki posegregowane według określonych kryteriów w rozwijanych elementach menu. Wszystkie wyniki pośrednie wzdłuż prętów można wyświetlić w dowolnym miejscu. W ten sposób można łatwo prześledzić, jak w module zostały przeprowadzone poszczególne obliczenia.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
