Přídavný modul pro RFEM 5
Máte nějaké dotazy ohledně produktů společnosti Dlubal nebo potřebujete pomoc při výběru toho správného pro váš projekt?
Jsem tu, abych vám pomohl. Můžete mě snadno kontaktovat prostřednictvím kontaktních možností uvedených níže.
Těším se na vaši zprávu!

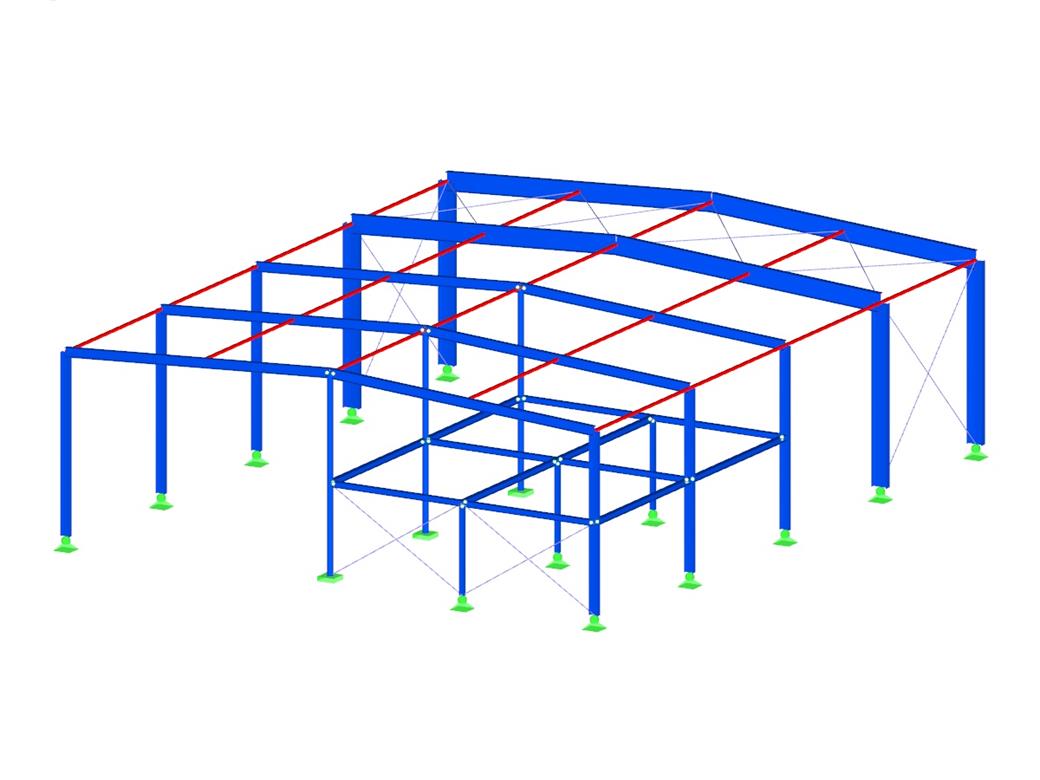

Posouzení ocelových prutů podle americké normy ANSI/AISC 360
RF-/STEEL AISC | Základní funkce
- Posouzení prutů a sad prutů na tah, tlak, ohyb, smyk, kombinované vnitřní síly a kroucení
- Posouzení stability vzpěru a klopení
- Automatické určení kritických sil a kritického momentu pro prostorový vzpěr u obecně působících zatížení a podporových podmínek pomocí speciálního MKP programu (analýza vlastních čísel) integrovaného v modulu
- Alternativní analytický výpočet kritického momentu pro prostorový vzpěr ve standardních situacích
- Volitelné použití příčných podpor jednotlivých nosníků a sledu prutů
- Automatická klasifikace průřezů (kompaktní, nekompaktní a štíhlé)
- Posouzení mezního stavu použitelnosti (průhyb)
- Optimalizace průřezu.
- Široká škála dostupných průřezů, jako jsou válcované I-profily; U-profily; T-profily; úhelníky; obdélníkové a kruhové duté průřezy; kruhové tyče; symetrické a nesymetrické, parametrické I-, T- a úhelníky; dvojité úhly
- Přehledně uspořádané vstupní tabulky a tabulky výsledků
- Podrobná výsledková dokumentace s odkazy na rovnice použité při posouzení a popsané v normě
- Různé možnosti filtrování a řazení výsledků, včetně seznamů výsledků po prutech, průřezech a místech x nebo po zatěžovacích stavech, kombinacích zatížení a kombinacích výsledků
- Tabulka výsledků pro štíhlosti prutů a rozhodující vnitřní síly
- Výkaz materiálu včetně údajů o hmotnosti a objemu
- Úplná integrace do programu RFEM/RSTAB
- Metrické a imperiální jednotky
Práce s RF-/STEEL AISC
Nejprve je třeba rozhodnout, zda provést posouzení podle ASD nebo LRFD. Poté se zadají posuzované zatěžovací stavy, kombinace zatížení a kombinace výsledků. Kombinace zatížení podle normy ASCE 7 lze ručně nebo automaticky generovat v programu RFEM/RSTAB.
V dalších krocích je možné upravit přednastavení příčných mezilehlých podpor, vzpěrné délky a další parametry specifické pro posouzení, jako je modifikační součinitelCb pro klopení nebo součinitel smykového ochabnutí. V případě použití sady prutů lze definovat individuální podporové podmínky a excentricity pro každý vnitřní uzel jednotlivých prutů. Speciální nástroj pro MKP analýzu, který běží na pozadí programu, určí kritická zatížení a momenty nezbytné pro stabilitní analýzu.
Ve spojení s programem RFEM/RSTAB je také možné použít metodu Direct Analysis Method, která zohledňuje obecný výpočet podle analýzy druhého řádu. V tomto případě není zapotřebí speciálních faktorů zvětšení.
RF-/STEEL AISC | Výsledky

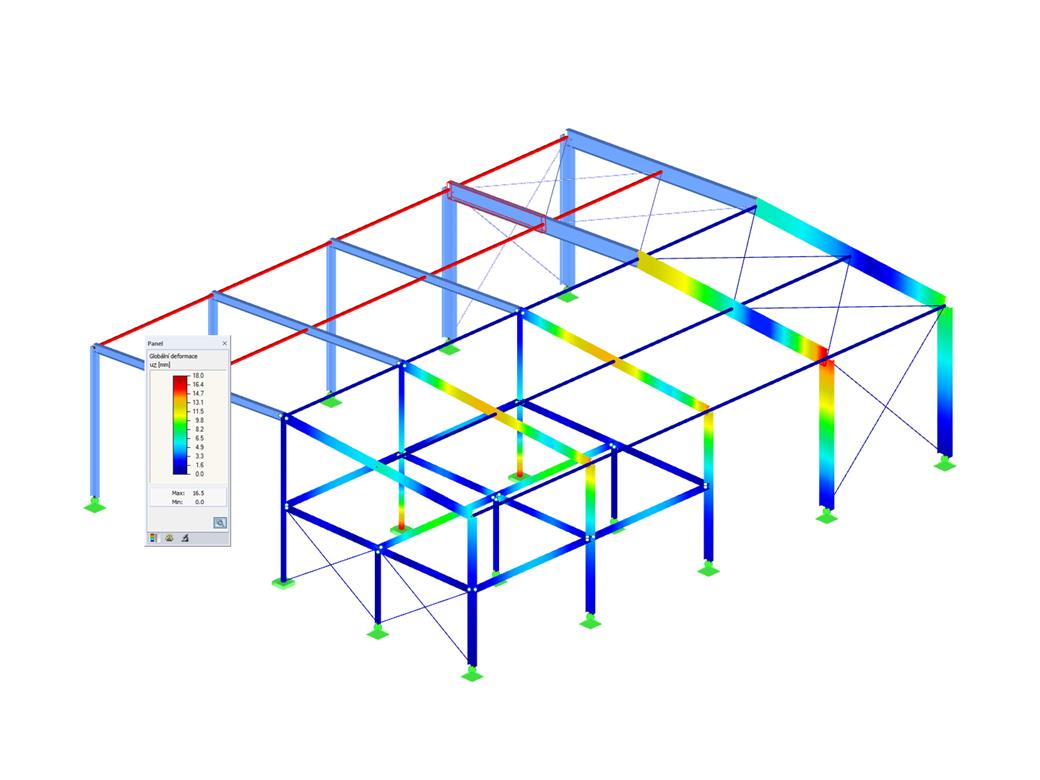

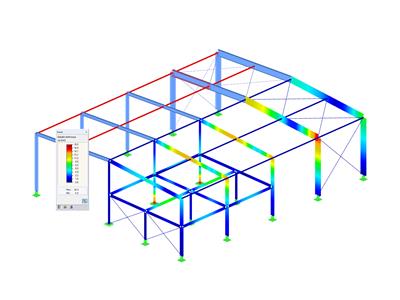

V prvním okně výsledků se zobrazí maximální využití s příslušným posouzením každého posuzovaného zatěžovacího stavu, kombinace zatížení nebo kombinace výsledků.
Další tabulky výsledků zahrnují všechny podrobné výsledky, seřazené podle různých kritérií a rozbalovací stromové nabídky se všemi detaily posouzení. Všechny mezivýsledky podél prutů lze zobrazit na libovolném místě. Takto lze snadno vysledovat, jakým způsobem probíhala jednotlivá posouzení v modulu.
Kompletní data modulu jsou součástí tiskového protokolu programu RFEM/RSTAB. Obsah protokolu i požadovaný rozsah výstupních dat pro jednotlivá posouzení lze podrobně nastavit.
