Module additionnel pour RFEM 5
}
Avez-vous des questions sur les produits de Dlubal ou avez-vous besoin d'aide pour choisir celui qui convient le mieux à votre projet ?
Je suis là pour vous aider. Vous pouvez facilement me contacter via les options de contact fournies ci-dessous.
J'attends avec impatience de vos nouvelles !
Vérification de la résistance à la fatigue des barres et des ensembles de barres
.png?mw=1024&hash=0a351e9de9a3cdfec6fec1095d17fbe001ac830f)
RF-/STEEL Fatigue Members | Fonctionnalités
- Intégration complète dans RFEM/RSTAB avec l'import de toutes les informations nécessaires et les forces internes
- Détermination de la différence de contrainte pour les cas de charge, combinaison de charges ou de résultats
- Assignation libre des catégories de détail aux points de contrainte de section disponibles
- Entrée définissable par l'utilisateur des facteurs équivalents d'endommagement
- Vérification des barres et ensembles de barres selon EN 1993-1-9
- Optimisation de sections avec possibilité de transfert des données vers RFEM/RSTAB
- Documentation détaillée des résultats avec des références des équations de vérification utilisées
- Diverses options de filtre et d'arrangement de résultats, y compris la liste des résultats par barre, section, position x ou cas de charge/combinaisons de charges/combinaisons de résultats
- Visualisation du critère de vérification sur le modèle de RFEM/RSTAB
- Export de données vers MS Excel
RF-/STEEL Fatigue Members | Entrée

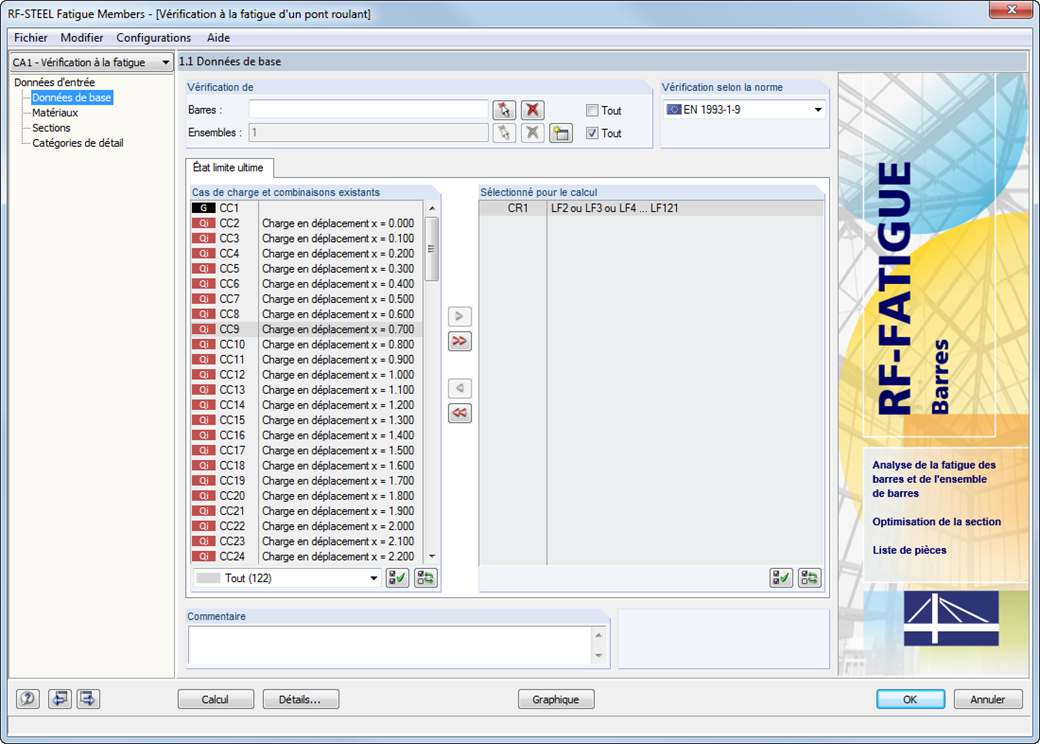

Tout d'abord, vous définissez les barres/ensembles de barres, les cas de charge, les combinaisons de charges ou les combinaisons de résultats que vous souhaitez pour la vérification de la résistance à la fatigue.
Les matériaux de RFEM/RSTAB sont prédéfinis, mais ils peuvent être ajustés dans RF-/STEEL Fatigue Members. Les propriétés de matériau prescrites respectivement par norme sont stockées dans la bibliothèque de matériaux.
Pour ce faire, il est nécessaire de définir des facteurs d'équivalence d'endommagement ainsi que des catégories de détail sur les points de contrainte à considérer dans le calcul.
RF-/STEEL Fatigue Members | Calcul de structure
L'analyse de la résistance à la fatigue est basée sur la conception à l'aide des facteurs d'équivalence d'endommagement. Les plages de contrainte équivalente vis à vis de l'endommagement ΔσE,2 et ΔτE,2 relatives à 2*106 cycles de contrainte doivent être comparées aux valeurs limites de la résistance à la fatigue ΔσC ou ΔτC pour 2*106 cycles de contrainte du détail correspondant , en tenant compte des coefficients partiels de sécurité.
Cela conduit à des exigences de conception respectives. Les cas de conception séparés permettent une analyse flexible des barres sélectionnées, ensembles de barres et actions ainsi que de chaque section. Les paramètres de calcul pertinents, tels que la sélection du concept de calcul, ainsi que les facteurs partiels de sécurité peuvent être définis librement.
RF-/STEEL Fatigue Members | Résultats

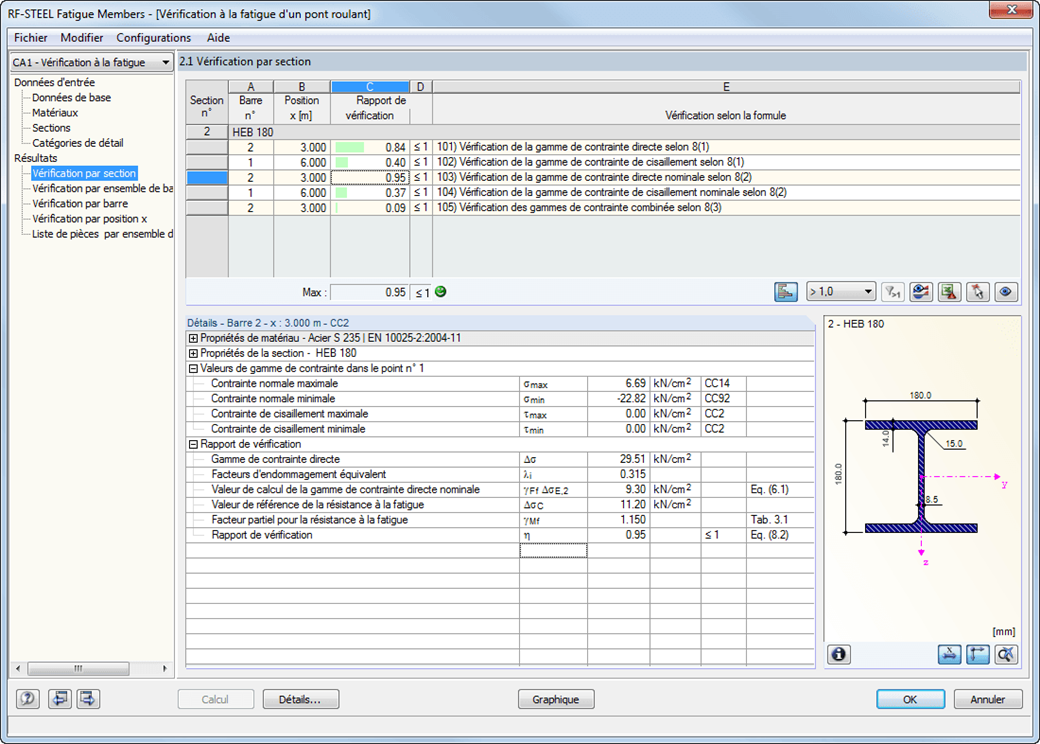

Après le dimensionnement, les résultats sont affichés dans des tableaux clairs. Toutes les valeurs intermédiaires (par exemple, les efforts internes déterminants, les facteurs d'ajustement…) peuvent être extraites, ce qui rend les vérifications transparentes. Les résultats sont répertoriés selon des cas de charge, des sections, des ensembles de barres et des barres.
Si la vérification échoue, les sections concernées peuvent subir un processus d'optimisation. Il est également possible de transférer les profils modifiés à RFEM/RSTAB pour un recalcul.

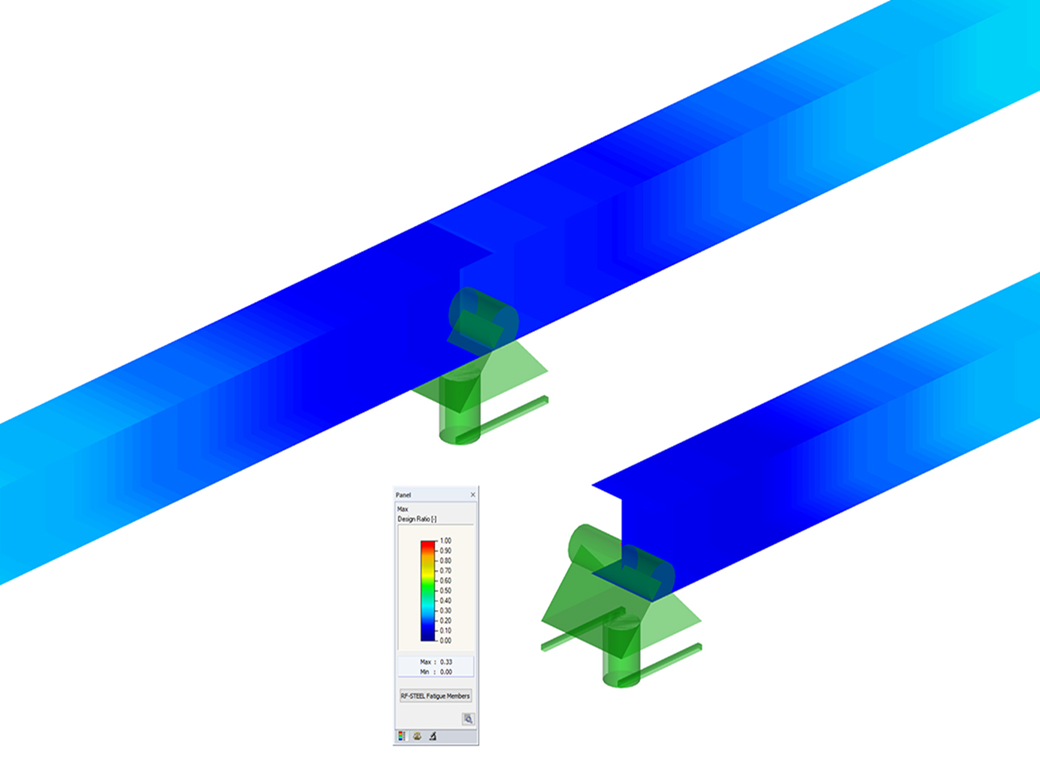

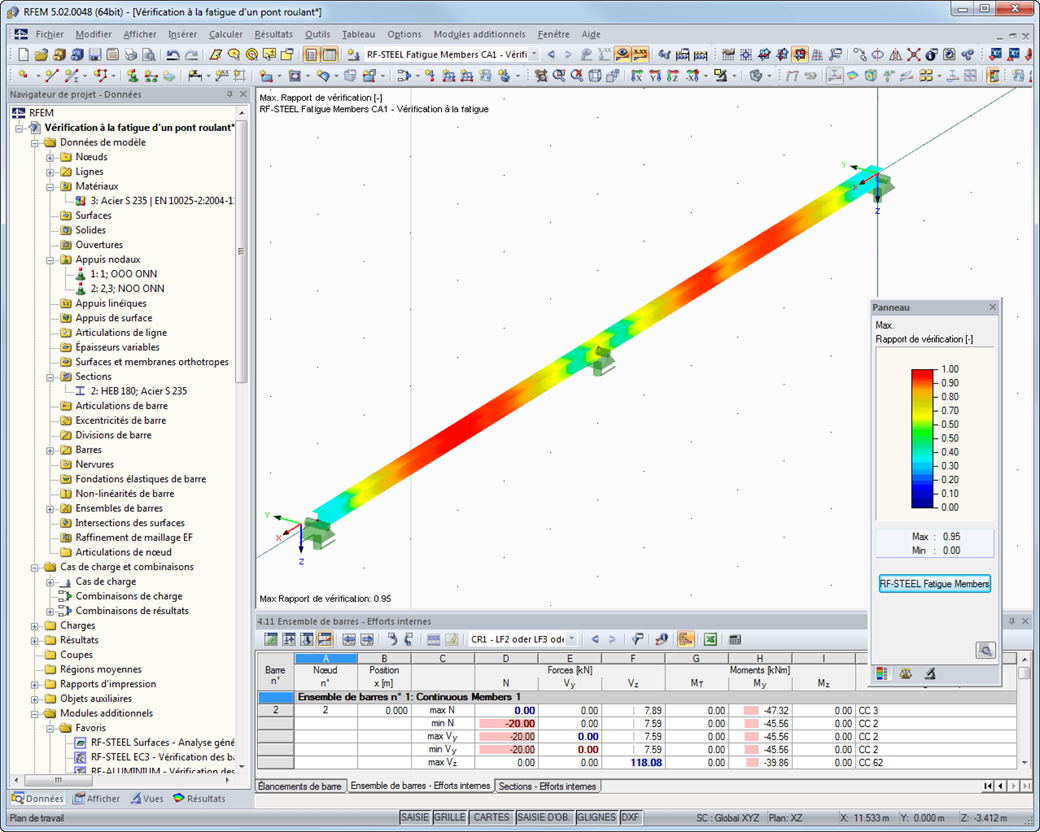

Le degré d'utilisation est affiché en différentes couleurs dans le modèle RFEM/RSTAB. Cela permet de repérer d'un coup d'œil les zones critiques ou surdimensionnées. L'évaluation ciblée est également assurée par la visualisation des diagrammes de résultats sur la barre ou l'ensemble de barres.
Outre les données d'entrée et de sortie tabulaires, y compris les détails de dimensionnement, tous les graphiques peuvent être intégrés dans le rapport d'impression. Cela garantit une documentation traçable et explicite. Le contenu du rapport et la profondeur souhaitée de la sortie pour les différentes vérifications peuvent être sélectionnés de manière ciblée.
-
