RFEM5 | TOWER Loading : Génération de charges pour les pylônes en treillis

Module additionnel pour RFEM 5

}

Comment puis-je vous aider ?

Avez-vous des questions sur les produits de Dlubal ou avez-vous besoin d'aide pour choisir celui qui convient le mieux à votre projet ?

Je suis là pour vous aider. Vous pouvez facilement me contacter via les options de contact fournies ci-dessous.

J'attends avec impatience de vos nouvelles !

M.Eng. Cosmé Asseya

Responsable de filiale, Support technique et Vente

+33 9 80 40 58 20

[email protected] Posez-nous vos questions

Nos prix

Module additionnel pour RFEM 5
RF-TOWER Loading

Le module additionnel RF-TOWER Loading est un module additionnel pour RFEM qui génère des effets pertinents pour la vérification tels que les charges de vent, de glace et d'exploitation. Les objets créés dans RF-TOWER Structure et RF-TOWER Equipment sont également pris en compte.

Le module permet de considérer le poids propre d'une tour, équipements compris, de déterminer les charges de vent sur les pylônes et les équipements en considérant les structures sujettes aux vibrations (facteur de réaction de rafale), d'assigner des charges de surface et concentrées pour les plateformes, de réduire la charge totale de vent sur les objets sélectionnés et pour générer des charges de vent de cas de charge variables avec des charges de surface et de maintien.

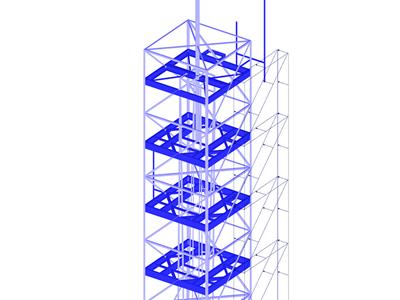

Génération des charges de vent, de glace et de circulation pour les pylônes en treillis

Nombre total d'articles : 4

Module additionnel RF-/TOWER Loading pour RFEM/RSTAB | Génération des charges de vent, de glace et d'exploitation pour les pylônes en treillis

Module additionnel RF-/TOWER Effective Lengths pour RFEM/RSTAB | Détermination des longueurs efficaces pour les tours en treillis

Valeurs intermédiaires dans RF-/TOWER Loading

RF/-TOWER Loading | Fonctionnalités

Considération du poids propre d'un pylône, équipement inclus
Distribution des charges de vent sur les faces exposées et ombrages des pylônes, ou distribution définie par l'utilisateur
Détermination des charges de vent appliquées aux pylônes et aux équipements, en particulier pour les structures sujettes aux vibrations (facteur de rafale)
Attribution des charges surfaciques et concentrées aux plateformes
Réduction facultative de la charge de vent totale sur les objets sélectionnés
Détermination des charges de glace pour les classes de glace G et R avec des épaisseurs de glace et des longueurs de paquet de givre prédéfinies
Génération de cas de charge variables avec des charges surfaciques et de maintenance

RF/-TOWER Loading | Entrée

Le module additionnel RF-/TOWER Loading répond aux exigences de l'EN 1991-1-4/DIN 1993-3-1, de la DIN 1055-4, de la DIN 4131:1991-11 et de la DIN V 4131:2008-09. Ces normes indiquent les conditions pour le calcul des charges dues au poids propre, au vent, à l'exploitation, à la glace (ISO 12494 ou DIN 1055-5) et à la circulation. Les spécifications des normes sont prédéfinies et enregistrées dans les bibliothèques.

Les annexes nationales (AN) des pays suivants sont disponibles pour la création des charges de vent selon l'Eurocode :

DIN EN 1991-1-4 (Allemagne)
DK EN 1991-1-4 (Danemark)
NA to CYS EN 1991-1-4 (Chypre)
NBN EN 1991-1-4 (Belgique)
CSN EN 1994-1-4 (République tchèque)
SIST EN 1991-1-4 (Slovénie)
NF EN 1991-1-4 (France)
NEN EN 1991-1-4 (Pays-Bas)
STN EN 1991-1-4 (Slovaquie)
SR EN 1991-1-4 (Roumanie)
SS EN 1991-1-4 (Singapour)
UNI EN 1991-1-4 (Italie)
SS-EN 1991-1-4 (Suède)
SFS-EN 1991-1-4 (Finlande)

Des situations de charge spécifiques peuvent également être définies manuellement ou importées à partir de tableaux : la pression du vent, la direction du vent ou encore des charges de neige.

RF/-TOWER Loading | Génération

Une fois les charges générées, vous pouvez vérifier les résultats dans des tableaux clairement organisés. La sortie contient toutes les informations sur les cas de charge générés et les charges dues au poids propre, aux charges de vent et de glace. Toutes les charges sont répertoriées dans des objets structuraux et des équipements.

RF/-TOWER Loading | Exportation des données

Les charges générées peuvent être transférées en un clic dans RFEM/RSTAB et y être superposées avec les autres cas de charge. Toutes les données du module font partie du rapport d'impression RFEM/RSTAB.

Le contenu du rapport d'impression et la quantité de résultats peuvent être sélectionnés selon les besoins individuels.
