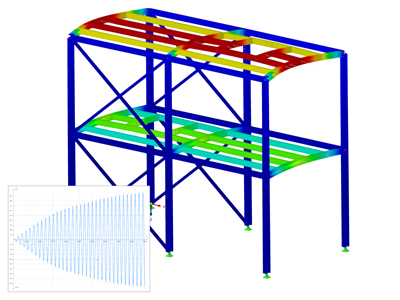

Analyse de l'historique de temps pour RSTAB 9

• Analyse des diagrammes temporels et des accélérogrammes (diagrammes temps-accélération qui excitent les appuis du système)

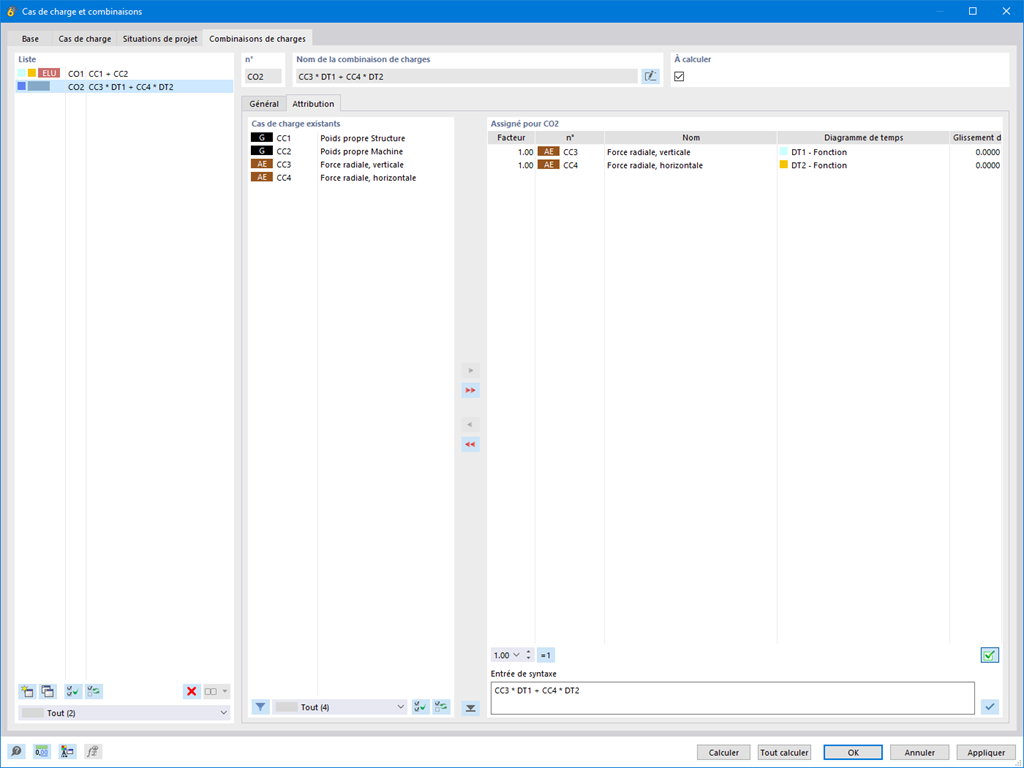

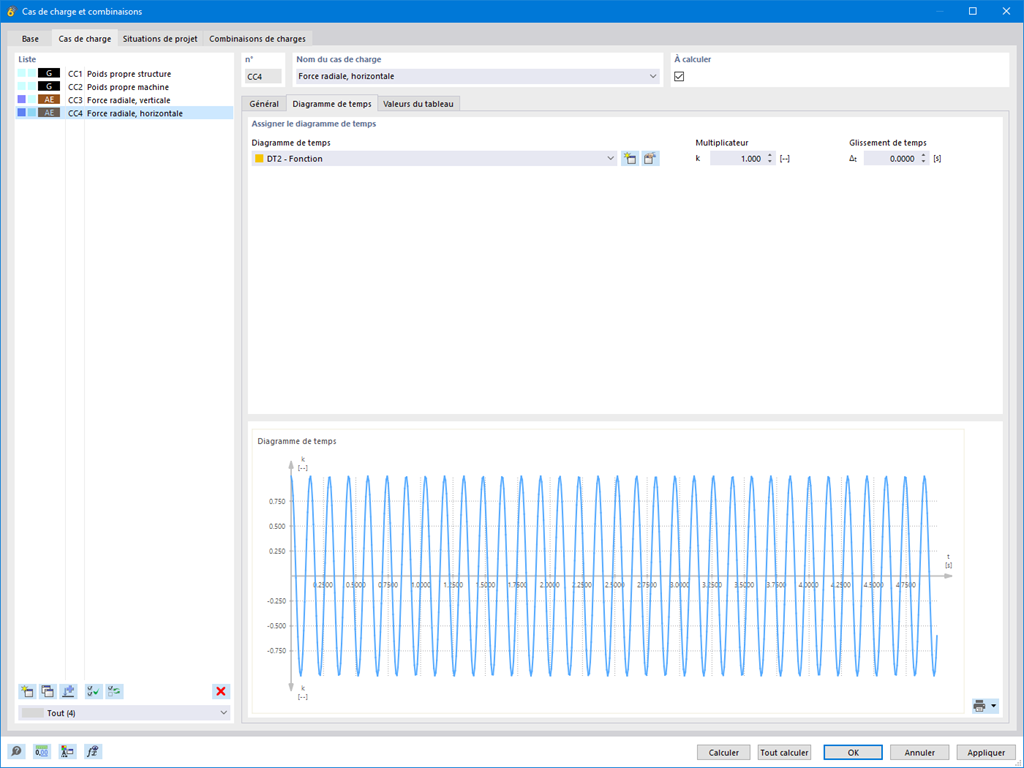

• Combinaison de diagrammes temporels personnalisés avec des charges nodales, linéiques et surfaciques ainsi que des charges libres et générées
• Combinaison de plusieurs fonctions excitatrices indépendantes

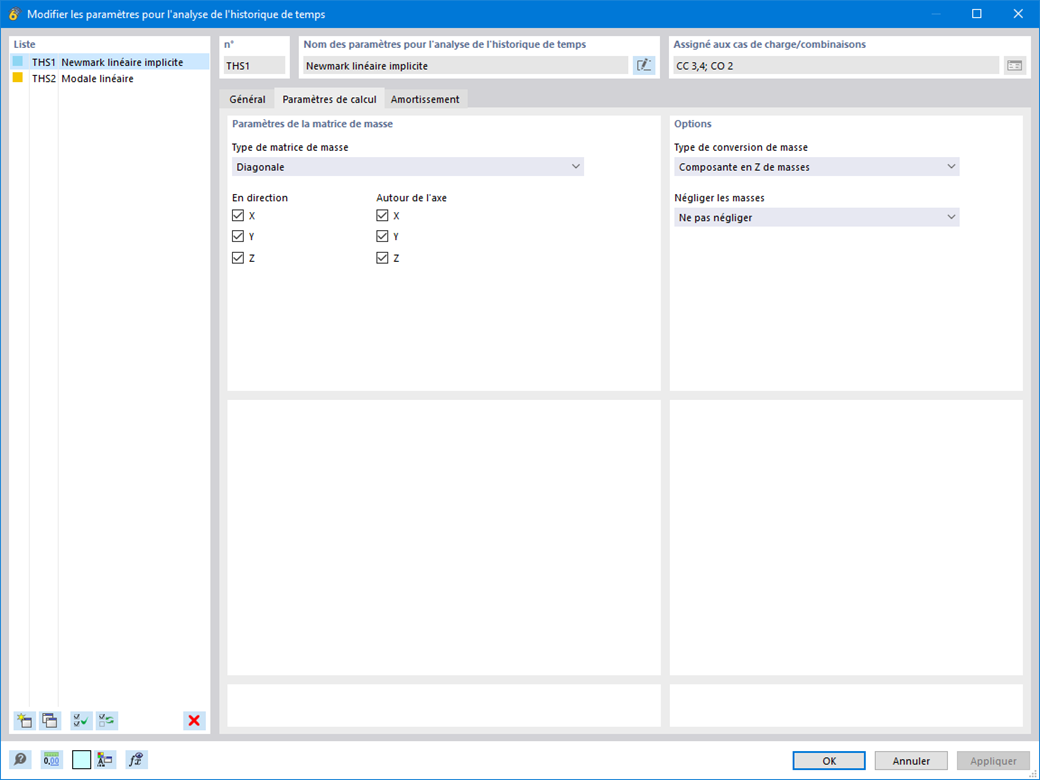

• Solveur de Newmark linéaire implicite ou solveur modal linéaire disponible pour l'analyse temporelle
• Pour la prise en compte des non-linéarités dans l'analyse temporelle, RFEM propose le solveur de Newmark non linéaire implicite (RSTAB : solveur explicite pour les Th. I. et III. ordre)

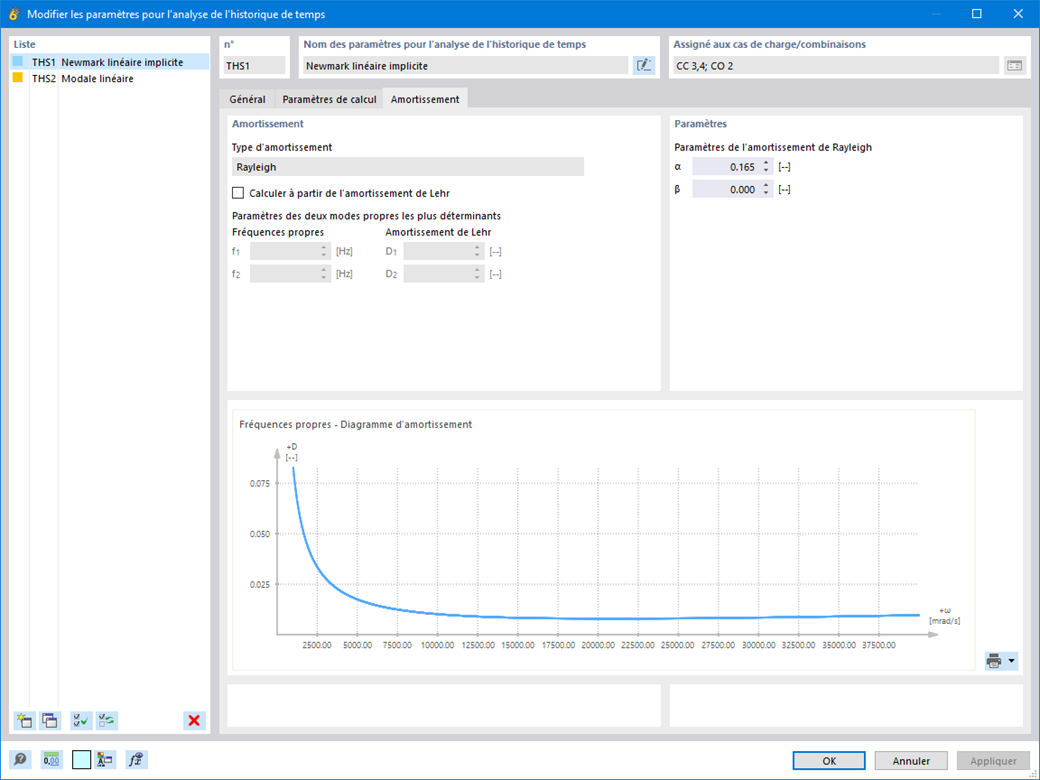

• Amortissement structurel par les coefficients d'amortissement de Rayleigh ou la valeur d'amortissement de Lehr

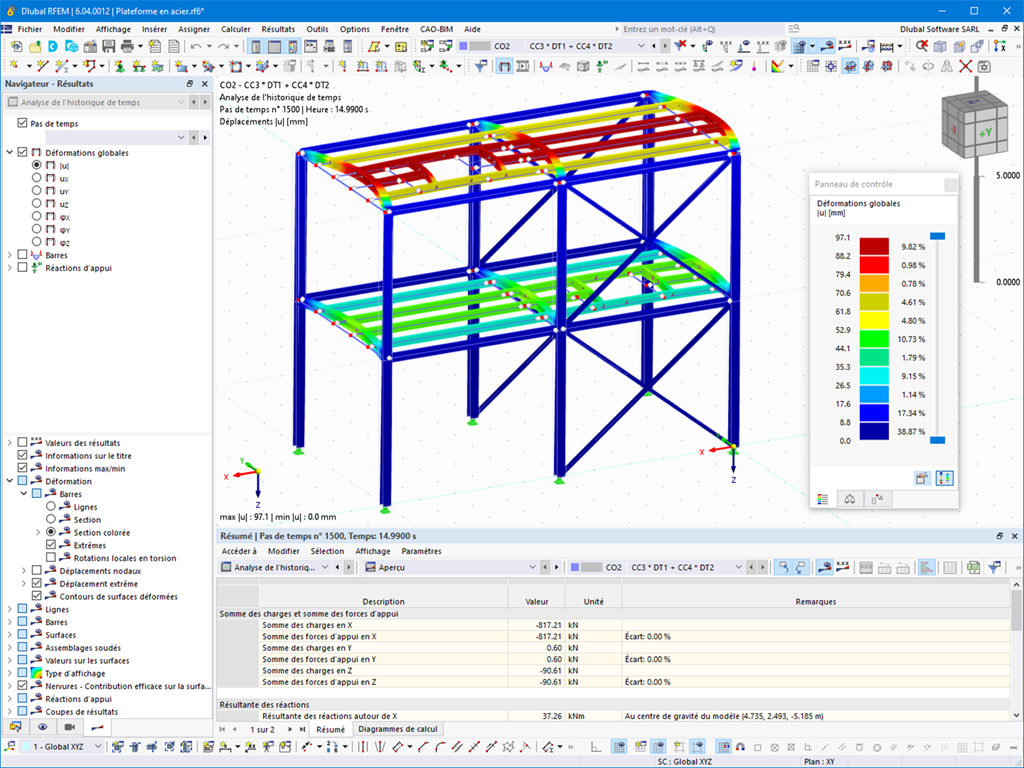

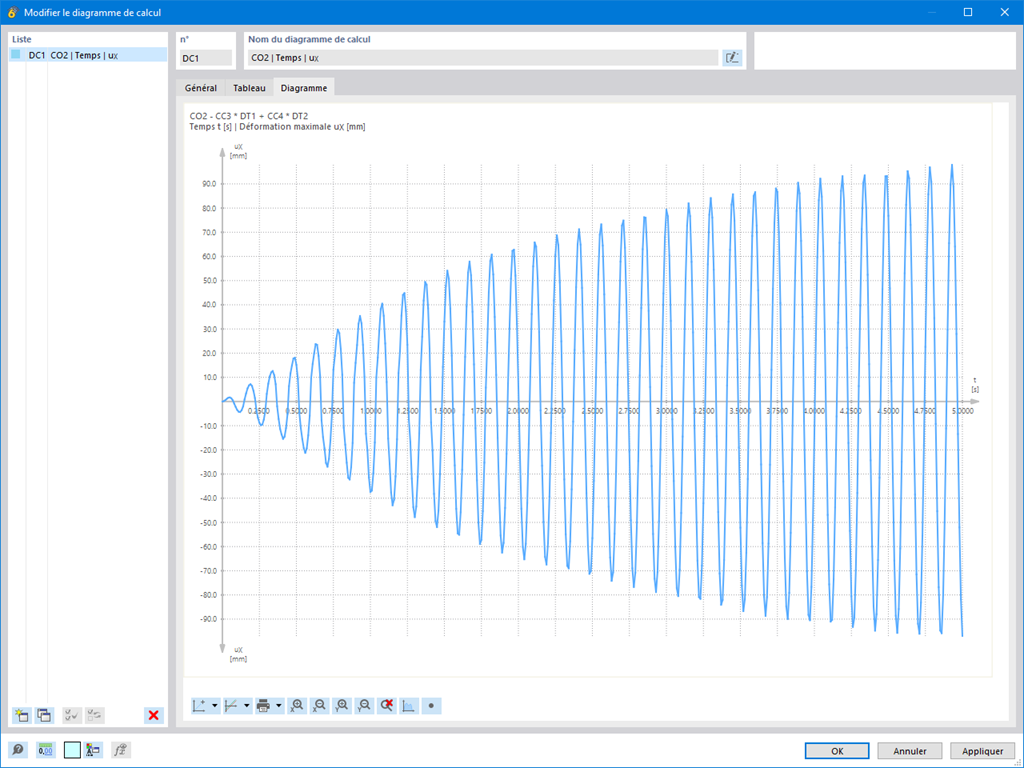

• Affichage graphique des résultats dans les diagrammes de calcul
• Sortie des résultats par intervalles de temps individuels ou sous forme d'enveloppe sur toute la durée
• Bibliothèque étendue d'enregistrements de séismes (accélérogrammes)

L'analyse de l'historique de temps est effectuée par l'analyse modale ou par l'analyse linéaire implicite de Newmark. Dans ce module complémentaire, l'analyse de l'historique de temps est limitée aux systèmes linéaires. Même si l'analyse modale est un algorithme rapide, un certain nombre de valeurs propres est nécessaire pour assurer la précision requise des résultats.

L'analyse linéaire implicite de Newmark est une méthode très précise et indépendante du nombre de valeurs propres utilisées, mais il requiert des pas de temps assez faibles pour le calcul.
