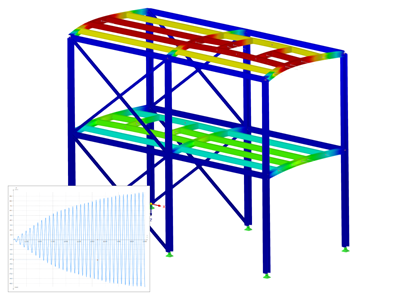

Dynamická analýza vnějšího buzení konstrukce
Časová analýza | Základní vlastnosti
- Analýza časových diagramů a akcelerogramů (diagramy zrychlení v závislosti na čase pro buzení podpor konstrukce)
- Kombinace uživatelsky definovaných časových diagramů se zatíženími na uzly, pruty, plochy, s volnými a generovanými zatíženími
- Kombinace několika nezávislých budících funkcí
- Lineární implicitní Newmarkův řešič nebo lineární modální řešič s časovou analýzou
- Pro zohlednění nelinearit v časové analýze je v programu RFEM k dispozici nelineární implicitní Newmarkův řešič (RSTAB: explicitní řešič pro teorii I. a III. řádu)
- Tlumení konstrukce pomocí koeficientů Rayleighova útlumu nebo hodnoty Lehrova útlumu
- Grafické zobrazení výsledků ve výpočtových diagramech
- Výstup výsledků v jednotlivých časových krocích nebo jako obálky pro celý čas
- Rozsáhlá databáze průběhů zemětřesení (akcelerogramy)
Časová analýza | Vstupní údaje

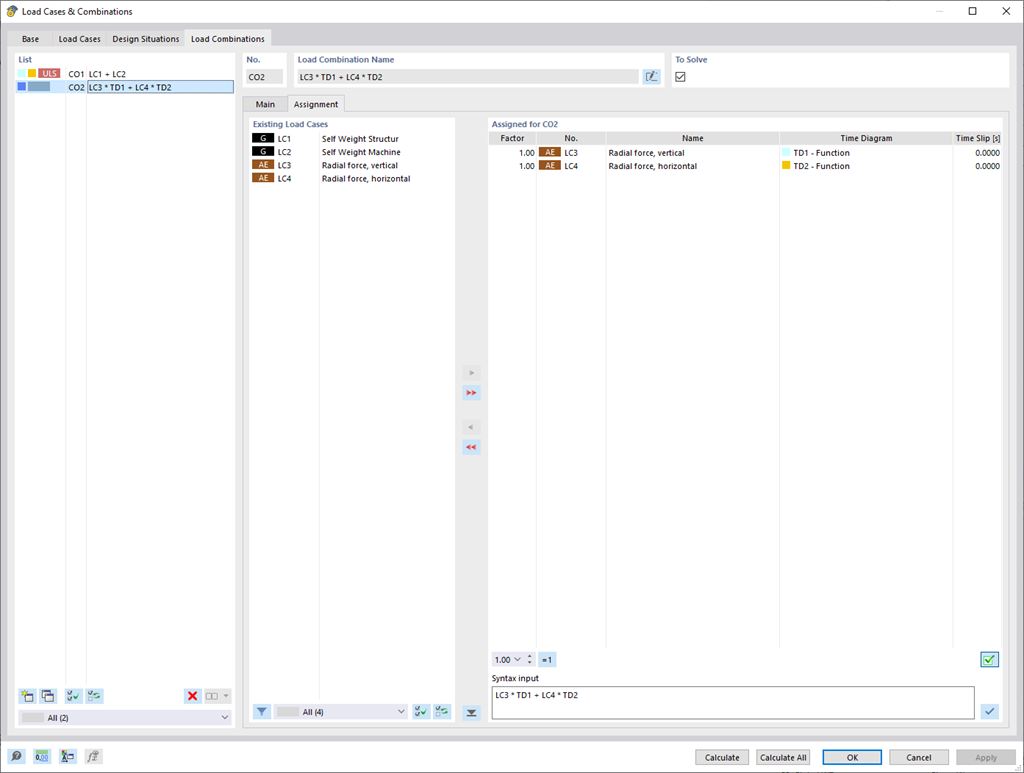

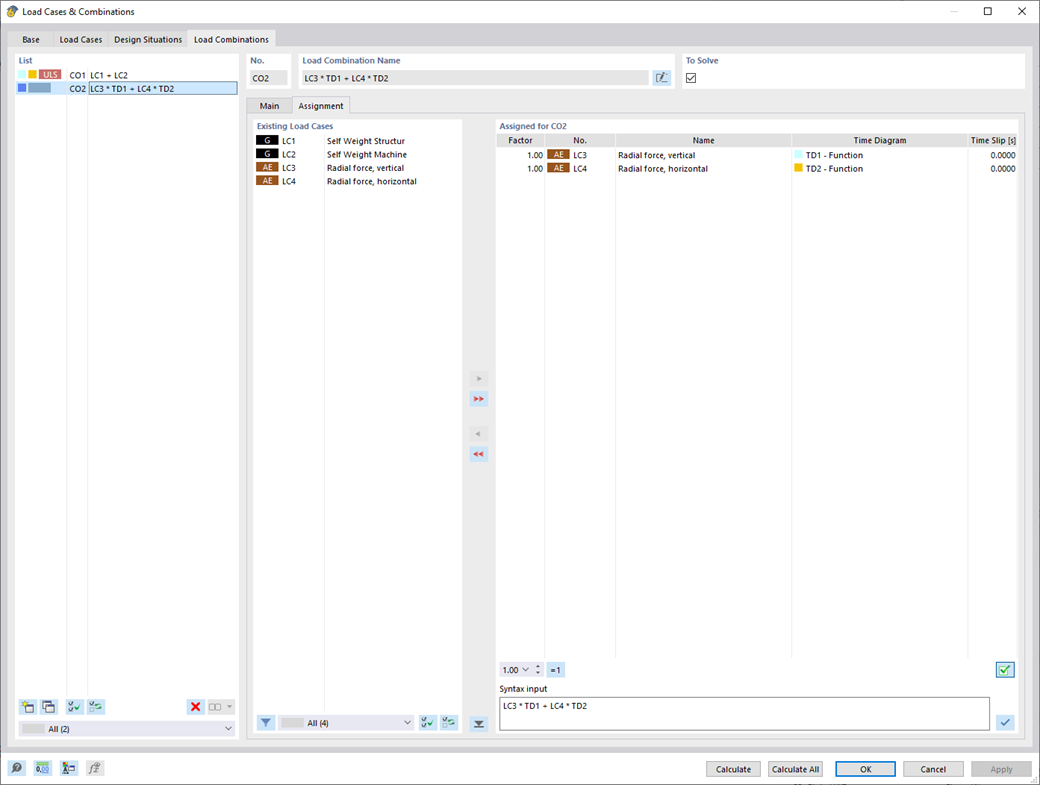

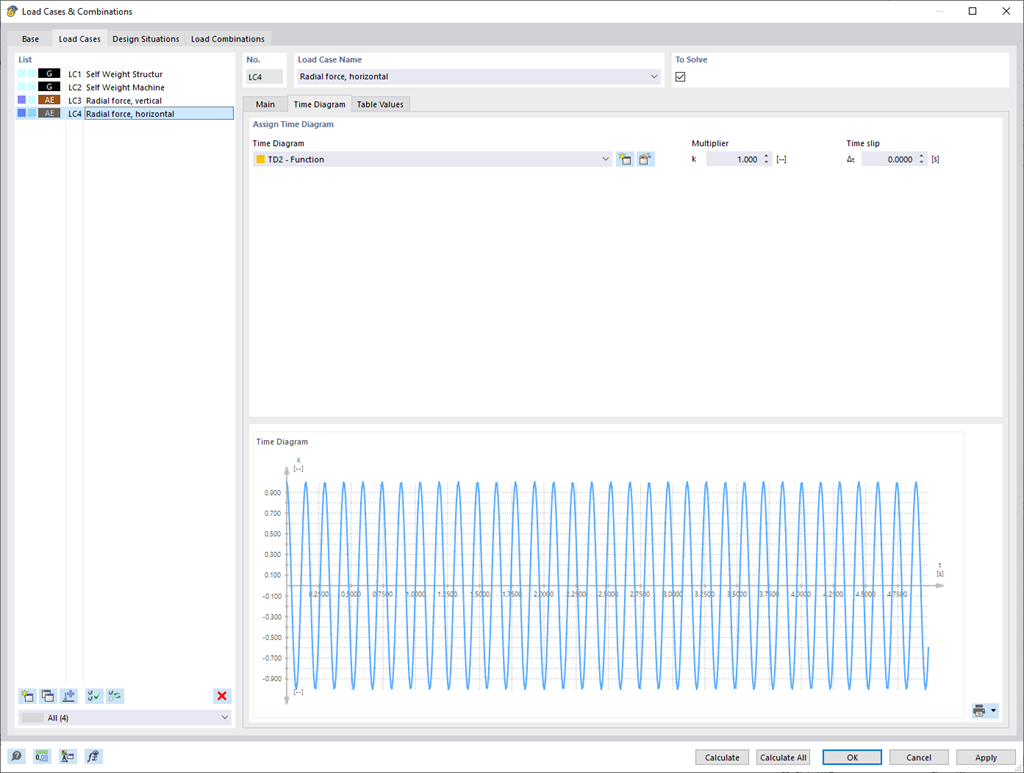

Jako vstup se zadávají potřebné grafy časového průběhu síly. Kombinovat je lze v zatěžovacích stavech nebo v kombinacích zatížení typu Časová analýza | Časový diagram se zatížením, a lze tak definovat, kde a v jakém směru časové diagramy síly působí.
Druhou možností je zadat diagramy zrychlení v závislosti na čase, které lze použít v zatěžovacích stavech typu Časová analýza | Akcelerogram.

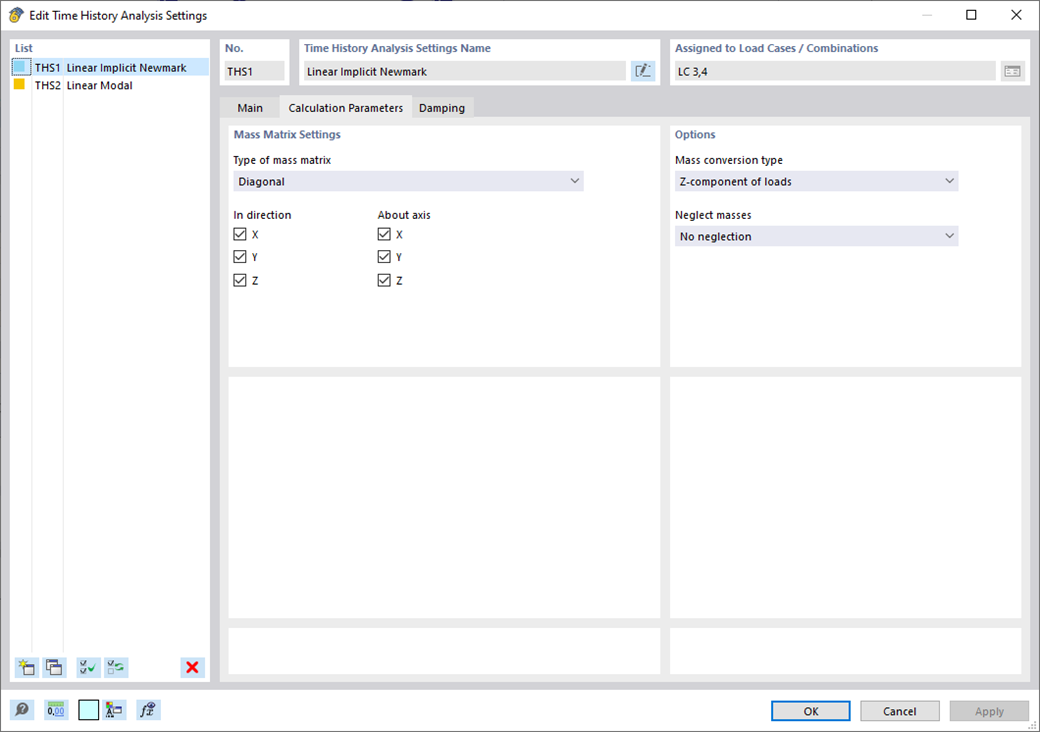

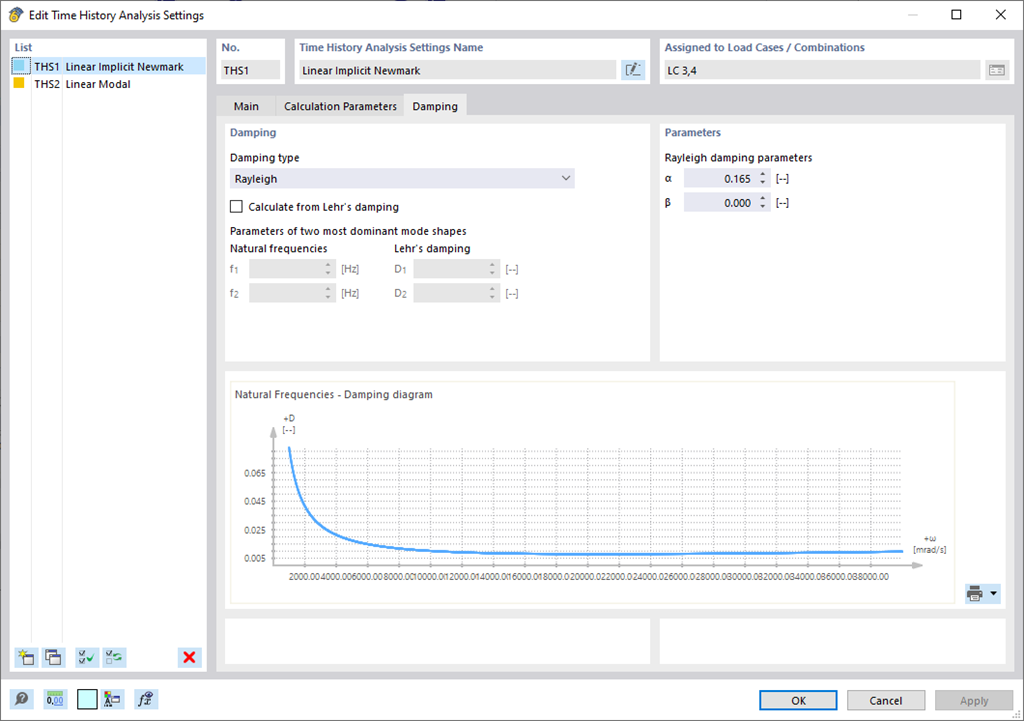

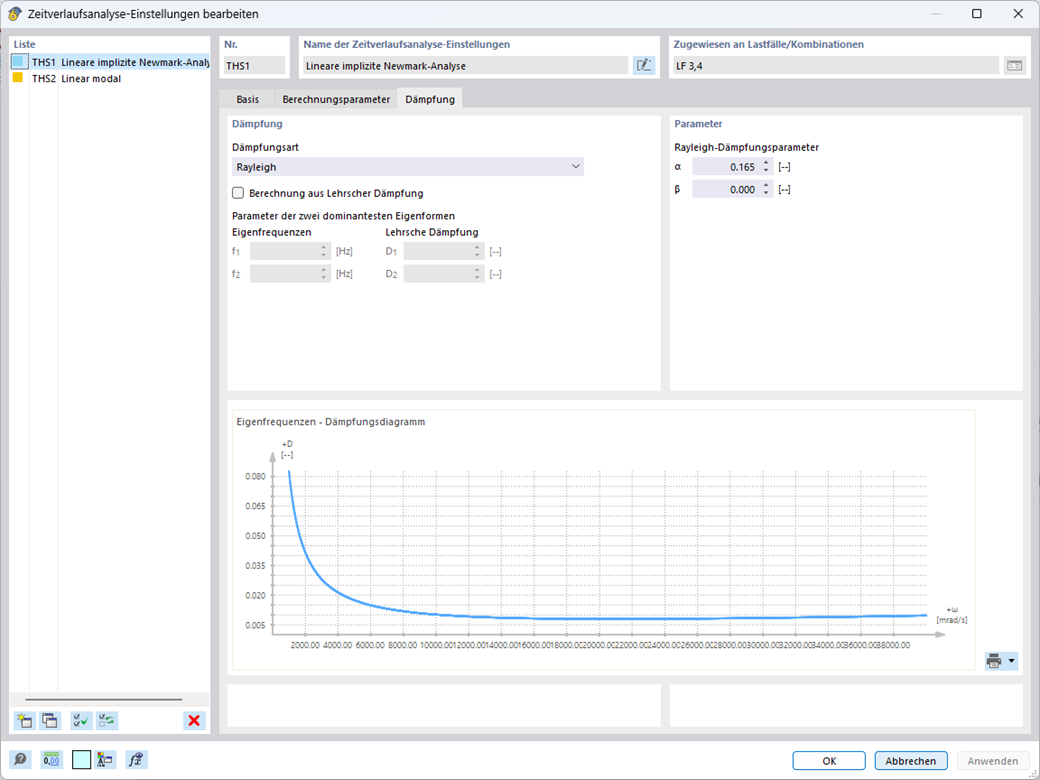

Všechny parametry výpočtu se zadávají v nastavení pro časovou analýzu. Patří mezi ně například typ metody výpočtu a maximální doba výpočtu.
Časová analýza | Výpočet
Pro lineární časovou analýzu je k dispozici lineární implicitní řešič Newmark nebo lineární modální řešič.
Pro zohlednění nelinearit v časové analýze nabízí RFEM nelineární implicitní řešič Newmark (RSTAB: explicitní řešič pro geometricky lineární výpočet a analýzu velkých deformací).
Ačkoli modální analýza představuje rychlý algoritmus, je nutné použít určitý počet vlastních čísel, aby byla zajištěna požadovaná přesnost výsledků.
Implicitní Newmarkova analýza je velmi přesná metoda, nezávislá na počtu použitých vlastních čísel, ale pro výpočet vyžaduje dostatečně malé časové kroky.
Časová analýza | Výsledky

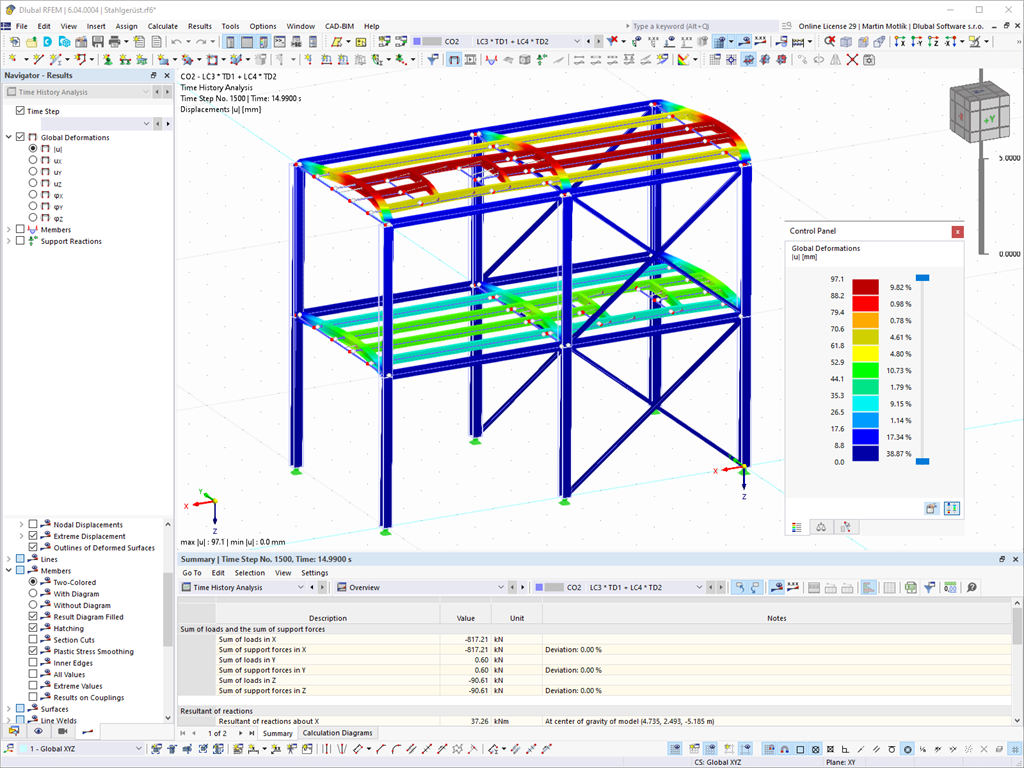

Jakmile program dokončí výpočet, zobrazí se vám souhrn výsledků. Všechny výsledkové tabulky jsou integrovány do hlavního programu RFEM/RSTAB. Všechny výsledky najdete v tabulkách, můžete je zobrazit pro každý jednotlivý časový krok nebo jako obálku a máte také možnost zobrazit výsledky graficky a animovat je.

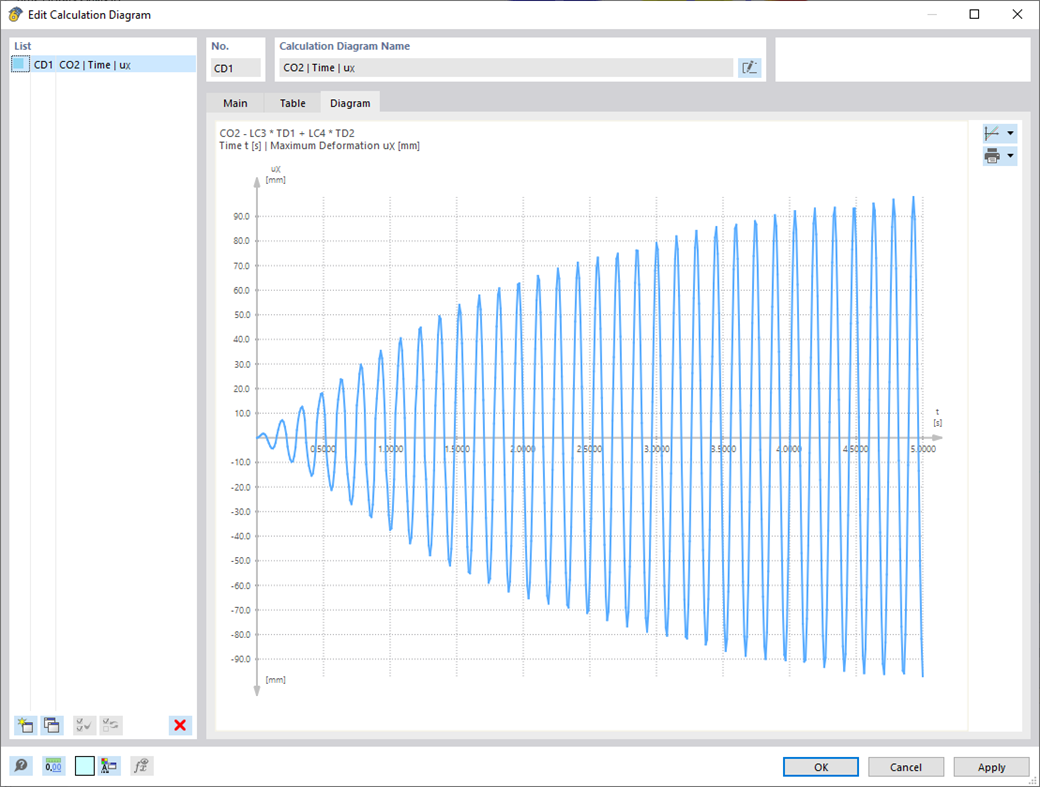

Výsledky Časové analýzy lze zobrazit ve výpočtových diagramech. Všechny výsledky se zobrazí jako funkce času. Číselné hodnoty lze exportovat do programu MS Excel.
Všechny tabulky výsledků a grafiky jsou součástí tiskového protokolu programu RFEM/RSTAB. Budete tak mít zaručenou přehledně uspořádanou dokumentaci. Navíc můžete tabulky exportovat do aplikace MS Excel.
