Réponse:

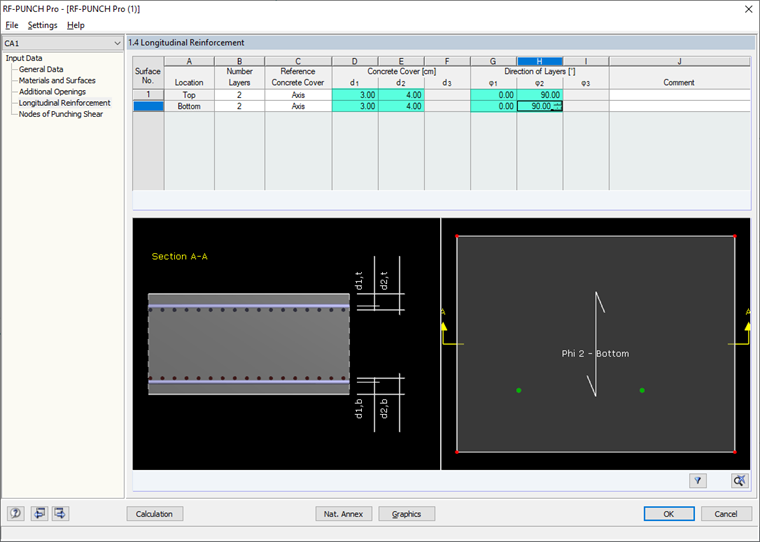

Les directions d'armatures phi 1 et phi 2 s'affichent dans la boîte de dialogue 1.4 lorsque vous cliquez sur l'une des cellules affichées sur la Figure 01.
Foire aux questions (FAQ)
Question
Où la direction des couches d'armatures individuelles est-elle affichée dans RF-PUNCH Pro ?
