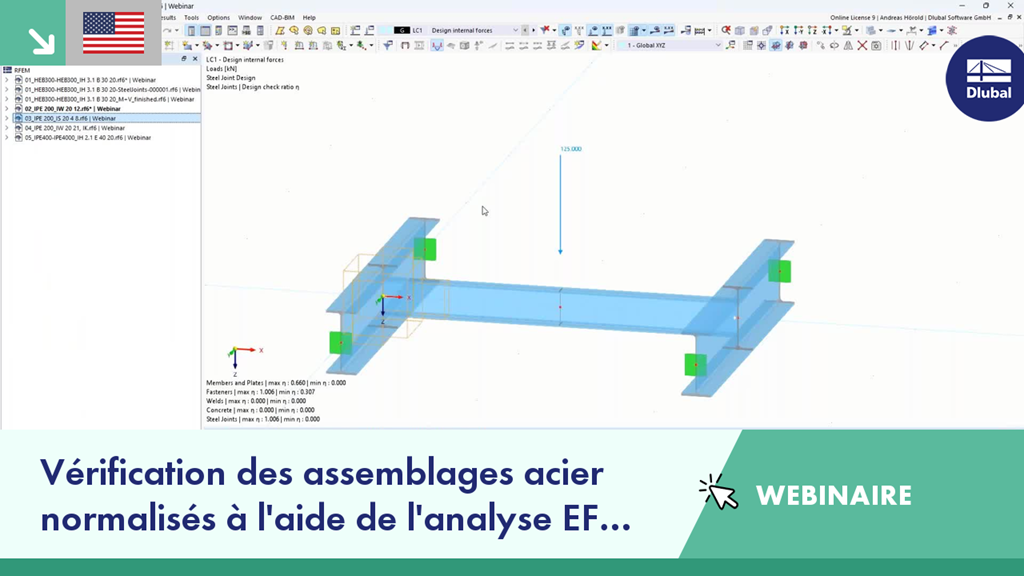

Dans ce webinaire, nous allons modéliser et calculer les assemblages DSTV dans le module complémentaire Assemblages acier et comparer leur résistance aux valeurs limites des lignes directrices DSTV.
Déroulé :
00:00 Introduction
02:59 Modélisation et vérification des assemblages DSTV dans le module complémentaire Steel Joints
17:46 Comparaison de la résistance des assemblages en acier avec les valeurs limites des directives DSTV
42:17 Avantages du module complémentaire Joints en acier
Webinaire
Webinaire
Fonctionnalité de produit
Fonctionnalité de produit
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicative
Dans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicative
Le module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicative
Assemblage complexe de poutres horizontales à un poteau et assemblage de diagonales de renfort
Le modèle d'assemblage a été modélisé avec environ 50 composants. Le modèle a été créé d'après l'exemple d'application d'une vraie structure.
