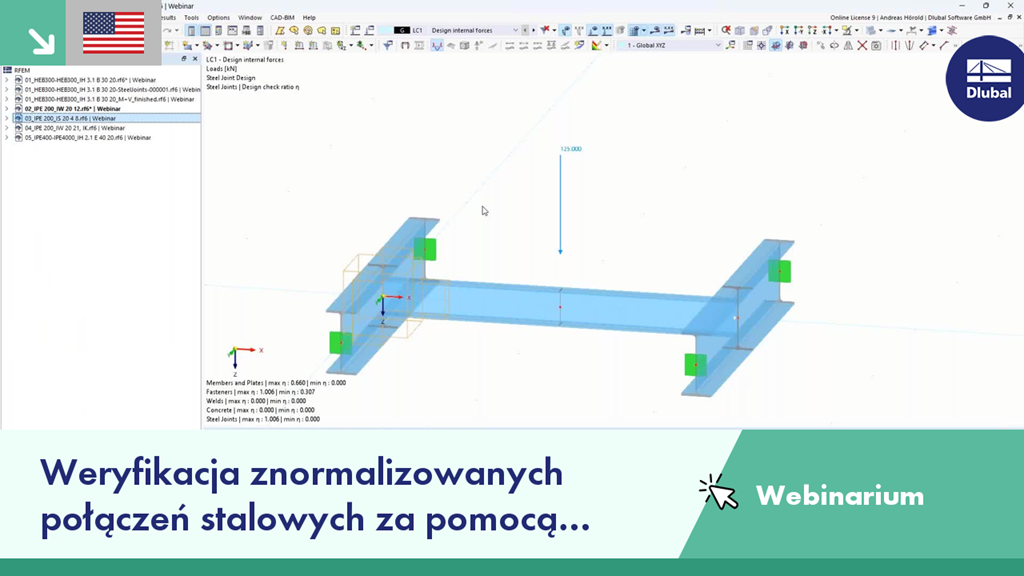

Podczas tego webinarium zamodelujemy i zwymiarujemy połączenia DSTV w rozszerzeniu Steel Joints i porównamy ich nośność z wartościami granicznymi określonymi w wytycznych DSTV.
Plan:
00:00 Wstęp
02:59 Modelowanie i wymiarowanie połączeń DSTV w dodatku Steel Joints
17:46 Porównanie nośności połączeń stalowych z wartościami granicznymi określonymi w wytycznych DSTV
42:17 Zalety rozszerzenia Połączenia stalowe
Ogólne informacje
Funkcja produktu
Funkcja produktu
W rozszerzeniu Połączenia stalowe można klasyfikować sztywności połączeń.
Oprócz sztywności początkowej w tabeli wyświetlane są również wartości graniczne dla połączeń przegubowych i sztywnych dla wybranych sił wewnętrznych N, My i/lub Mz. Uzyskana klasyfikacja jest następnie wyświetlana w tabeli jako „przegubowa”, „półsztywna” i „sztywna”.
Przejdź do filmu
W rozszerzeniu , istnieje możliwość uwzględnienia naprężenia wstępnego w śrubach w analizie dla wszystkich komponentów.
Sprężenie można łatwo aktywować za pomocą pola wyboru w parametrach śruby i ma ono wpływ zarówno na analizę naprężeniowo-odkształceniową, jak i na analizę sztywności.
Przejdź do filmu
Rozszerzenie Połączenia stalowe umożliwia wymiarowanie połączeń prętów o złożonych przekrojach. Ponadto można przeprowadzać obliczenia połączeń dla prawie wszystkich przekrojów cienkościennych z biblioteki programu RFEM.
Przejdź do filmu
Złożone połączenie belek poziomych ze słupem oraz połączenie stężeń ukośnych
Model połączenia został zamodelowany przy użyciu około 50 komponentów. Model został stworzony na podstawie rzeczywistego przykładu wykorzystania w konstrukcji.
