Dlubal RFEM 5 – Modélisation des structures en bois lamellé-croisé 3

Trucs & Astuces

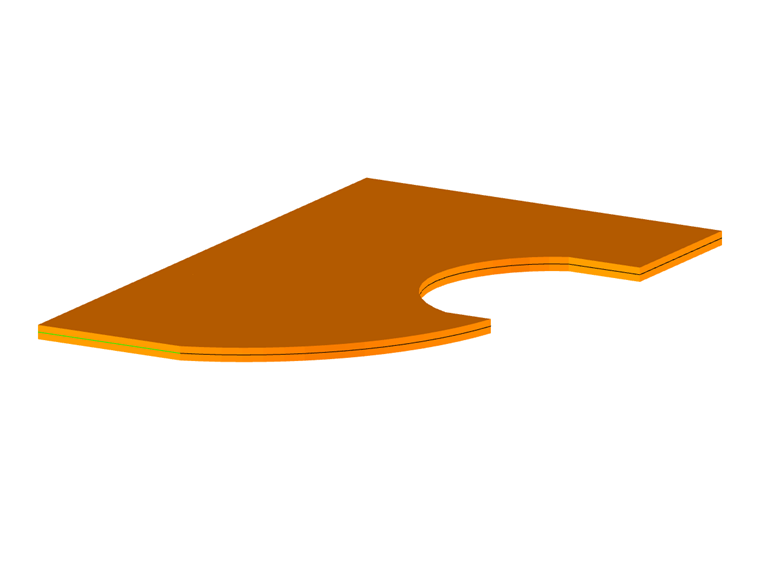

La troisième partie démarre par l’insertion du système structurel comme un modèle 2D. Quand vous insérez le modèle dans RFEM 5, vous pouvez choisir la géométrie qui est complétement libre. Ainsi, il est facilement possible de sélectionner une structure où il y a les coins arrondis comme c’est affiché dans la figure.

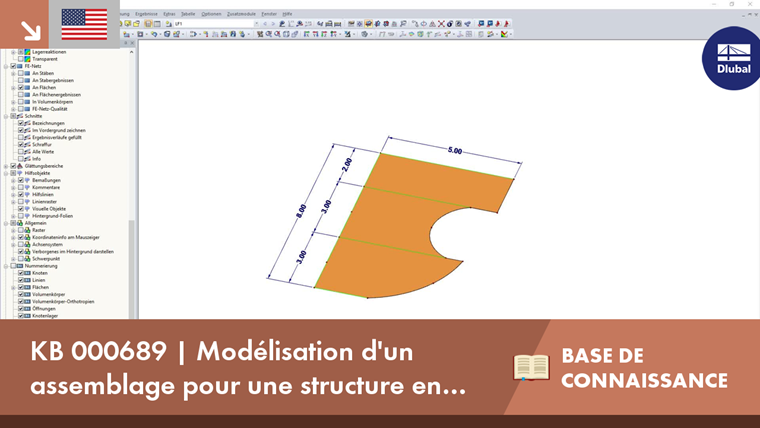

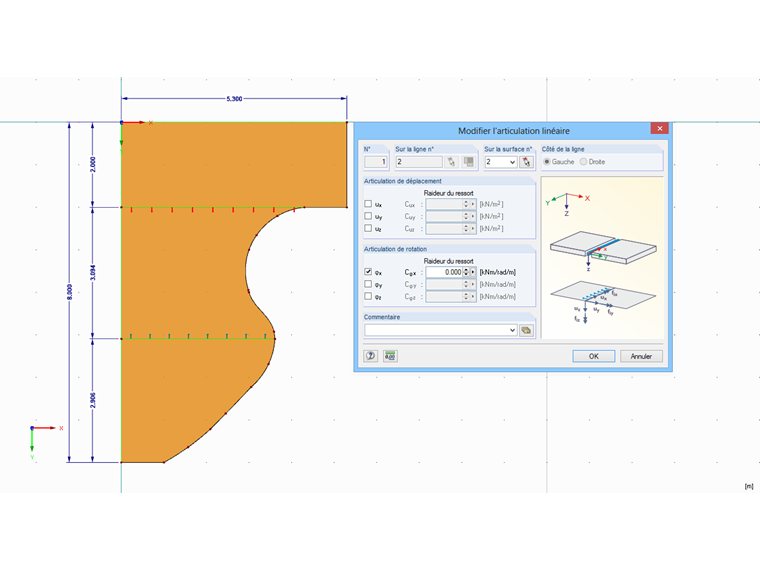

La longueur totale de notre système est de 8 m, la largeur est de 5.3 m. Comme il n’est possible ni la production ni le montage d’une dalle de dimensions de 8 m x 5.3 m, la dalle est divisée en trois parties. Dans les lignes de joint, il est important de laisser les connexions libres pour le degré de liberté en rotation. Pour le cas d’un composant de voile il serait nécessaire de définir aussi la connexion en n_x ou bien en u_x selon les éléments de connexion sélectionnés.

Dans le prochain article, nous vous présenterons l’appui du système structurel.
