Modelowanie konstrukcji z drewna klejonego krzyżowo, część 3

Wskazówki i porady

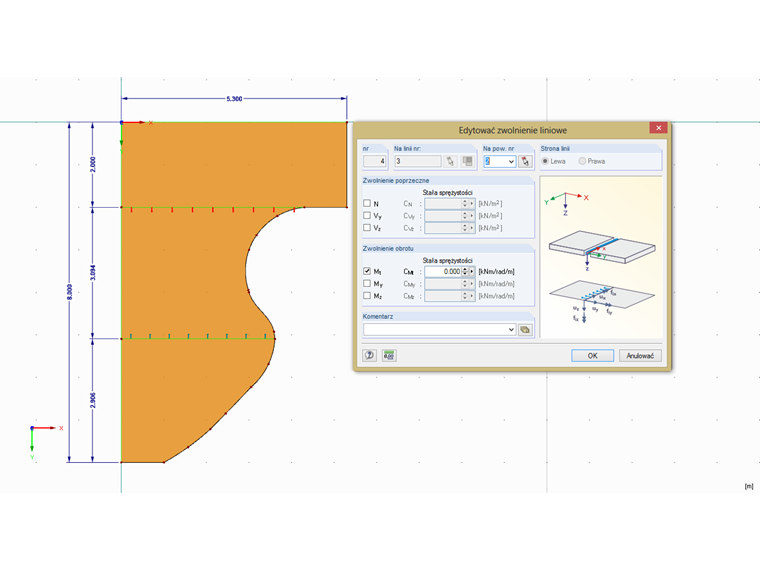

Część 3 naszego cyklu o konstrukcjach z drewna klejonego krzyżowo rozpoczniemy od utworzenia układu konstrukcyjnego, jako modelu 2D. Jedną z zalet podczas tworzenia modelu w programie RFEM 5 jest możliwość wyboru geometrii. W związku z tym, łatwo możemy analizować konstrukcję z wewnętrznymi krawędziami przegubowymi, jak pokazano na rysunku.

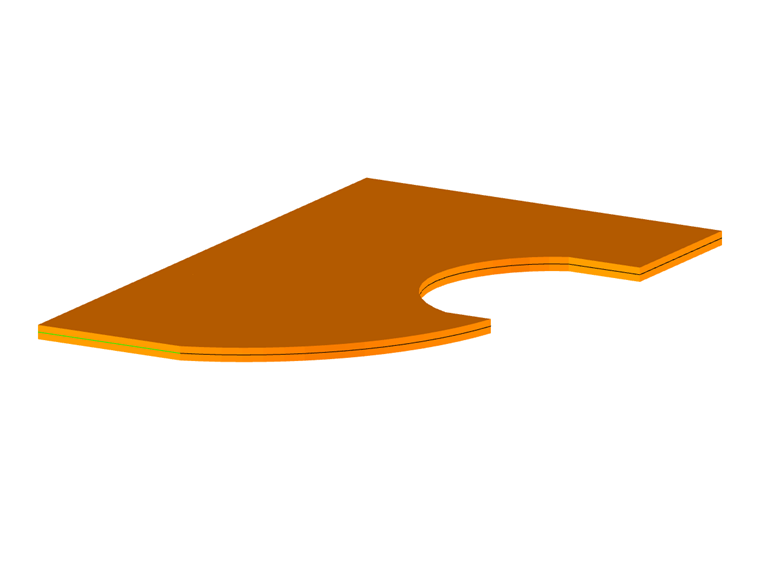

Całkowita długość układu wynosi 8 m, szerokość 5.3 m. Ponieważ zarówno wyprodukowanie jak i montaż płyty o rozmiarach 8 m x 5.3 m nie jest możliwe, płyta została podzielona na 3 części. W miejscach połączenia, ważnym jest umożliwić swobodę obrotu. W przypadku elementu jakim jest ściana, byłoby konieczne również określenie połączenia w n_x odpowiednio u_x zgodnie z wybranymi elementami łączącymi.

W następnym poście z cyklu o konstrukcjach z drewna klejonego krzyżowo zaprezentujemy Państwu podpory.
