Postup při modelování konstrukcí z křížem lepeného dřeva 3

Tipy & triky

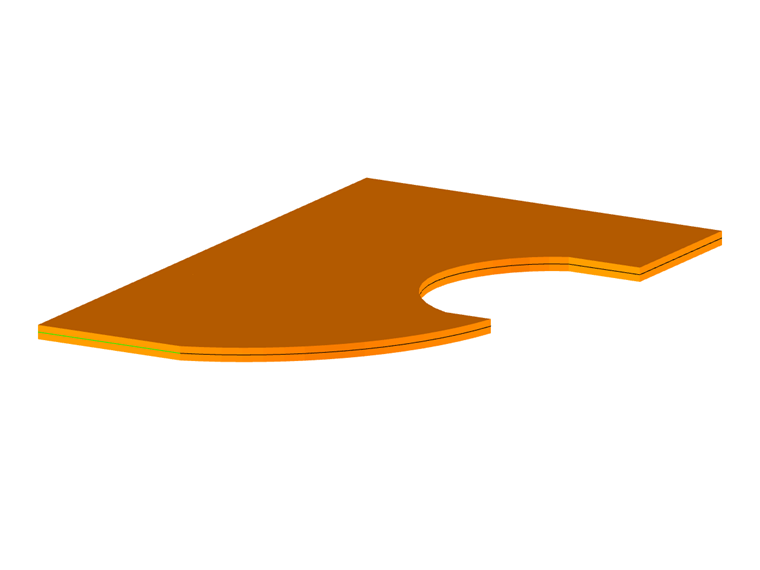

Díl 3 začneme zadáním konstrukce jako 2D modelu. Jednou z výhod při zadání konstrukce v programu RFEM 5 je úplná svoboda při volbě geometrie. Tak je bez dalších komplikací možné zvolit konstrukci, v které jsou, jak je vidět na obrázku, vyduté a zaoblené rohy.

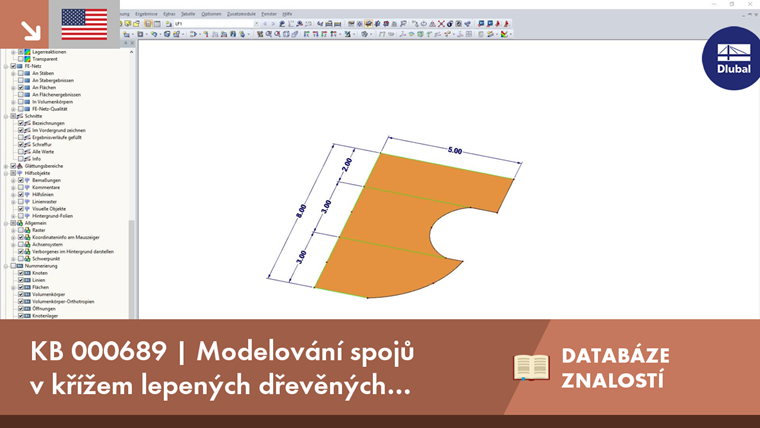

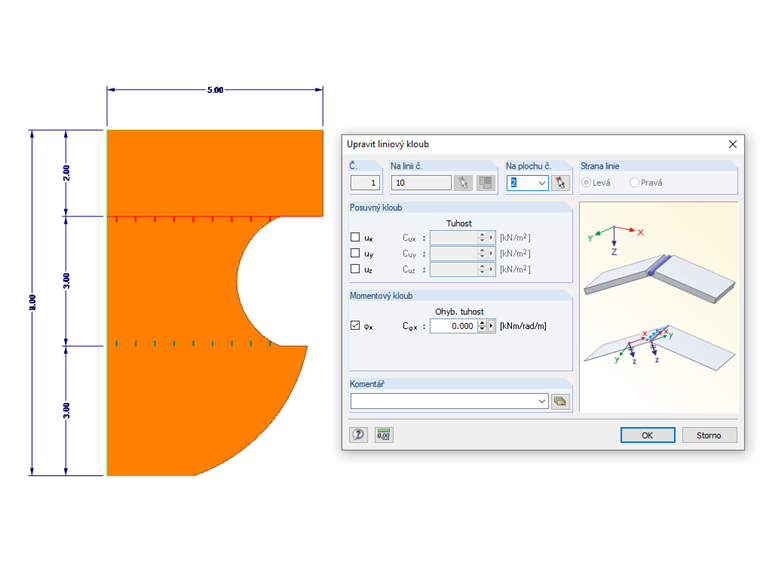

Celková délka naší konstrukce je 8 m, šířka 5,3 m. Neboť výroba a montáž desky o rozměrech 7,3 m x 5,3 m není možná, bude deska sestavena ze tří částí. Na spojích je důležité uvolnit stupeň volnosti pro rotaci. U stěnových dílců by bylo nutné definovat také spoj v nx případně ux podle zvolených spojovacích prostředků.

V příštím příspěvku probereme podepření konstrukce.
