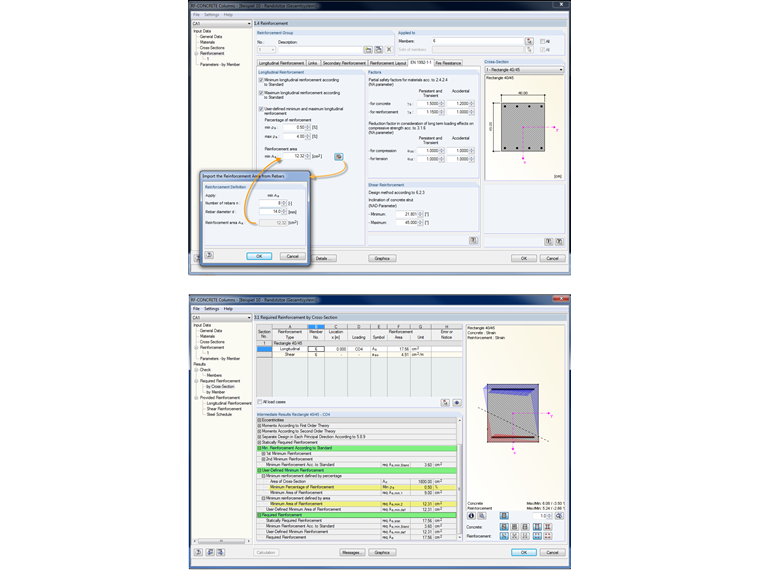

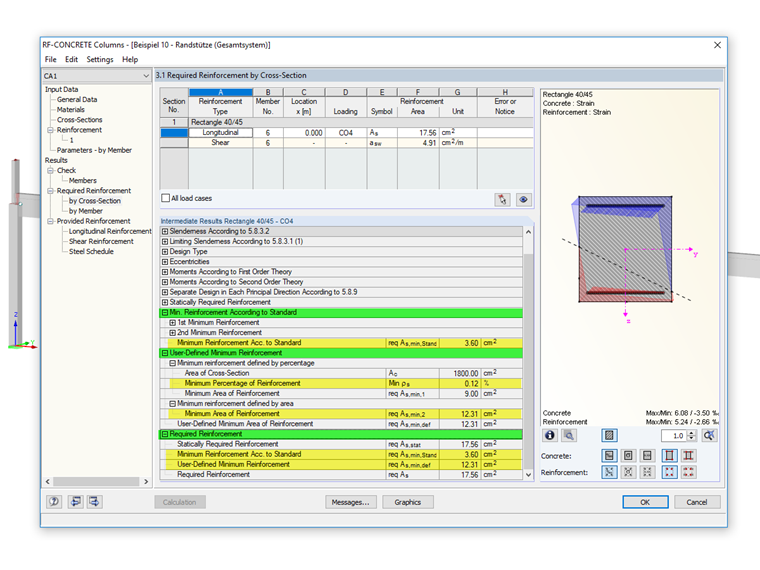

Amélioration des spécifications d'armatures longitudinales minimales dans RF-/CONCRETE Columns

Le calcul d'éléments en compression soumis à une flexion déviée fait partie des vérifications courantes pour des structures en béton armé. Cet article décrit différentes méthodes selon le Chapitre 5.8.9 de l'EN 1992-1-1, qui permet de calculer des éléments en compression avec des excentrements de charge biaxiaux à l'aide de la méthode basée sur la courbure nominale selon le Chapitre 5.8.8.

Lors du calcul des efforts internes pour l'analyse du flambement par la méthode de la courbure nominale dans RF-CONCRETE Columns, les excentrements requis doivent être déterminés.

Les longueurs efficaces des poteaux peuvent être déterminées automatiquement avec RF-/CONCRETE Columns. Dans cet article, nous vous décrivons les entrées nécessaires et comment le calcul des longueurs efficaces est effectué.

Le module complémentaire Vérification du béton vous offre la possibilité d'effectuer une vérification simplifiée de la résistance au feu selon l'EN 1992-1-2 pour les poteaux (Chapitre 5.3.2) et les poutres (Chapitre 5.6).

Les méthodes suivantes sont disponibles pour la vérification simplifiée de la résistance au feu :

• Poteaux : Dimensions minimales des sections rectangulaires ou circulaires selon le tableau 5.2a et l'équation 5.7 pour le calcul de la durée d'exposition au feu
• Poutre : Dimensions minimales et distance de l'axe selon les tableaux 5.5 et 5.6

Vous pouvez déterminer les efforts internes pour la vérification de la résistance au feu de deux méthodes.

• 1 Dans ce cas, les efforts internes de la situation de projet accidentelle sont directement inclus dans le calcul.
• 2 Les efforts internes pour le calcul à température normale sont réduits à l'aide du facteur Eta,fi (ηfi) et sont ensuite utilisés dans la vérification de la résistance au feu.

De plus, il est possible de modifier la distance de l'axe selon l'Éq 5,5.

Le module complémentaire Vérification du béton vous permet d'effectuer la vérification à la fatigue des barres et des surfaces selon le chapitre 6.8 de l'EN 1992-1-1.

Pour la vérification à la fatigue, deux méthodes de calcul peuvent être sélectionnées dans les configurations de calcul :

• Méthode de calcul 1 : Calcul simplifié selon 6.8.6 et 6.8.7(2) : Le calcul simplifié est appliqué pour les combinaisons d'actions fréquentes selon l'EN 1992-1-1, 6.8.6(2) et l'EN 1990, Éq.(6.15b) avec les charges de trafic appropriées à l'état limite de service. L'étendue de contrainte maximale selon 6.8.6 est vérifiée pour l'acier de béton armé. La contrainte de compression du béton est déterminée à l'aide des contraintes supérieures et inférieures admissibles selon 6.8.7(2).
• Méthode de calcul 2 : Calcul de la contrainte équivalente vis à vis de l'endommagement selon 6.8.5 et 6.8.7(1) (vérification à la fatigue simplifiée) : La vérification à l'aide des étendues de contrainte équivalentes vis-à-vis de l'endommagement est effectuée pour la combinaison de fatigue selon l'EN 1992-1-1, 6.8.3, Éq. (6,69) avec l'action cyclique Q_fat spécifiquement définie.

Dans le module complémentaire Vérification du béton, vous pouvez effectuer des analyses sismiques pour les barres en béton armé selon l'EC 8. Celui-ci inclut les fonctionnalités suivantes :

• Configurations pour l'analyse sismique
• Différenciation entre les classes de ductilité DCL, DCM, DCH
• Possibilité de transférer le coefficient de comportement de l'analyse dynamique
• Vérification de la valeur limite du coefficient de comportement
• Vérifications de la capacité des « Poteau fort - poutre faible »
• Règles pour la vérification de la ductilité en courbure
• Règles pour la ductilité locale.
