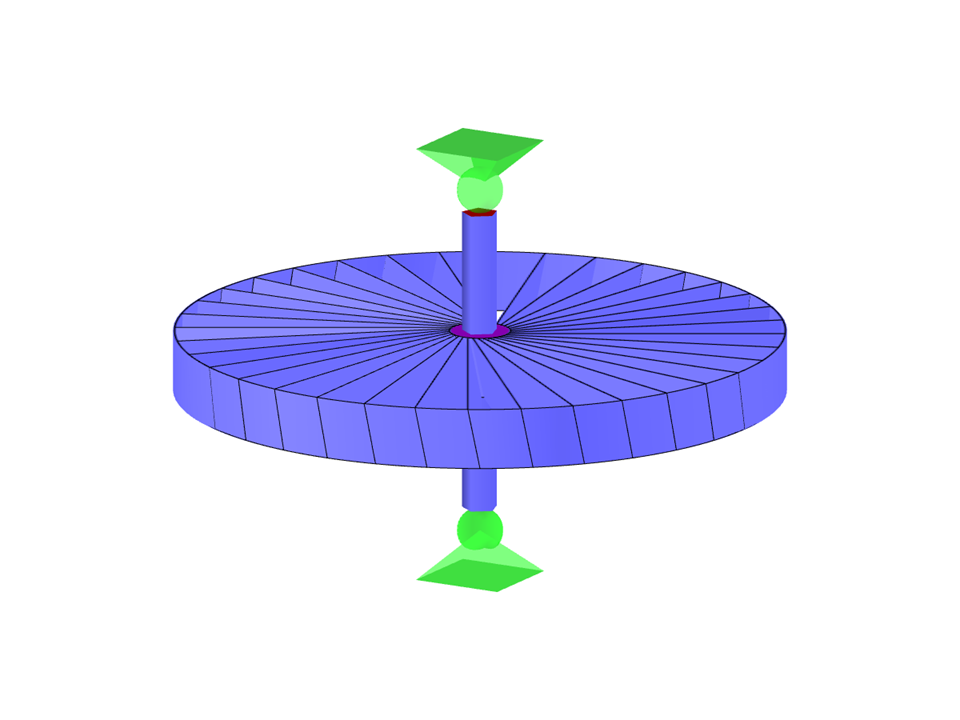

Le modèle montre une roue de turbine développée pour démontrer la simulation de la défaillance de composants à l'aide de la fonction « Modifier les rigidités ». Il illustre comment les situations de défaillance peuvent être simulées en désactivant et en variant de manière ciblée les rigidités des surfaces. Les paramètres individuels - Désactiver, Surface, Rigidité et Modifier - sont utilisés avec précision pour analyser le comportement de la roue. De plus, l'image liée fournit une représentation schématique de la roue de turbine, en mettant l'accent sur la forme et la disposition des pales.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Simulation d’hélice de turbine

Nombre de nœuds 293
Nombre de lignes 363
Nombre de barres 2
Nombre de surfaces 110
Nombre de cas de charge 2
Poids total 0,088 t
Dimensions (métrique) 1,026 x 1,026 x 0,654 m
Dimensions (impériales) 3.37 x 3.37 x 2.15 feet
Version du logiciel 5.23.02

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
