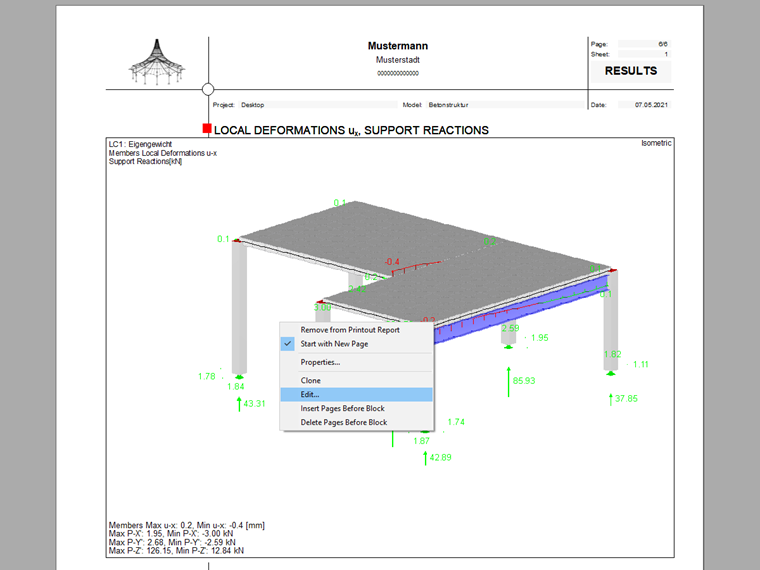

Faites un clic droit sur le graphique puis cliquez sur « Modifier... ». Vous êtes ensuite redirigé vers le programme principal, où vous pourrez effectuer les modifications souhaitées.

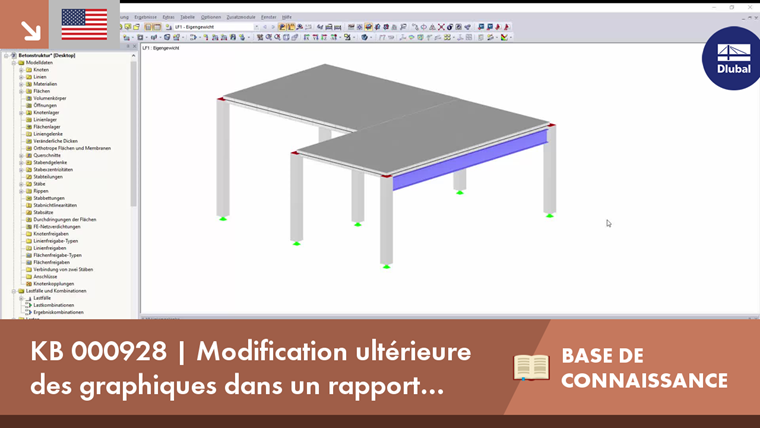

Modification ultérieure des graphiques dans un rapport d'impression
Le rapport d'impression vous permet de modifier des graphiques à posteriori.
Auteur
M. Matula fournit une assistance technique aux clients de Dlubal Software.
