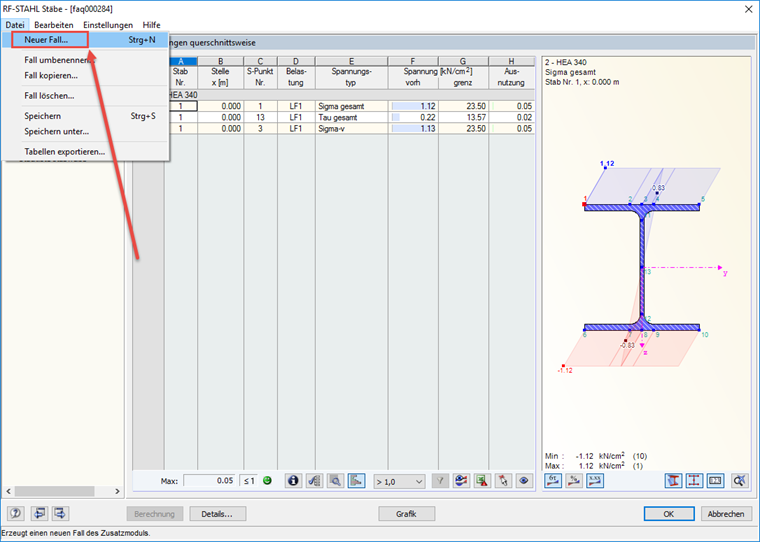

Afin de pouvoir comparer les contraintes de l'ACIER à partir de différents cas de charge, il est nécessaire d'assigner les cas de charge individuels à différents cas de calcul. Dans le menu ACIER « Fichier » → « Nouveau cas », vous pouvez créer un nouveau cas de calcul et assigner le cas de charge.

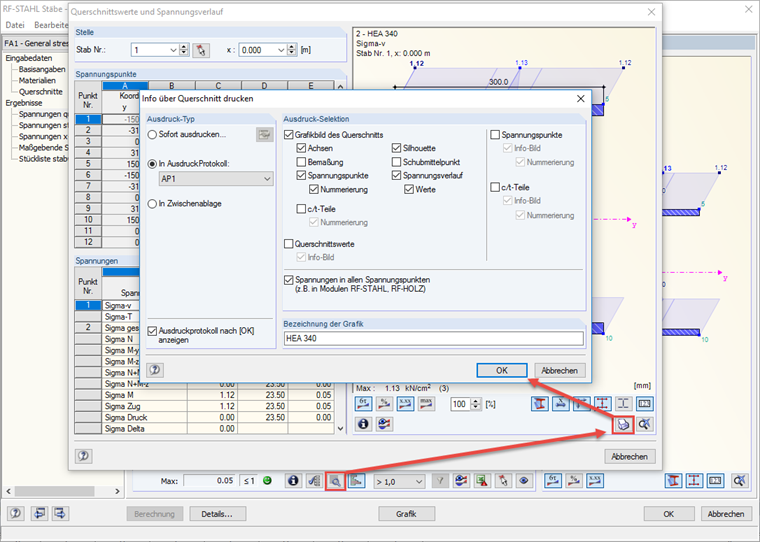

Vous pouvez ensuite afficher les résultats dans RFEM/RSTAB pour le rapport d'impression afin de comparer les contraintes.
