Dans le module complémentaire RSTAB ou RFEM RF / STEEL, les contraintes de gauchissement dans les composants soumis à la torsion (par exemple une poutre en porte-à-faux en profilé I) sont-elles prises en compte?

Réponse

Non, ils ne le sont pas. Dans RFEM / RSTAB ou RF- / STEEL, la torsion ne joue pas de rôle. La résistance à la déformation n'est pas efficace pour les barres.

RF- / STEEL calcule les contraintes de torsion proches de la réalité à l'aide de M T / W T ou M T / (I T / z). Avec cette approche, la torsion de torsion (torsion primaire et secondaire ou bistouri de déformation) n'est pas considérée.

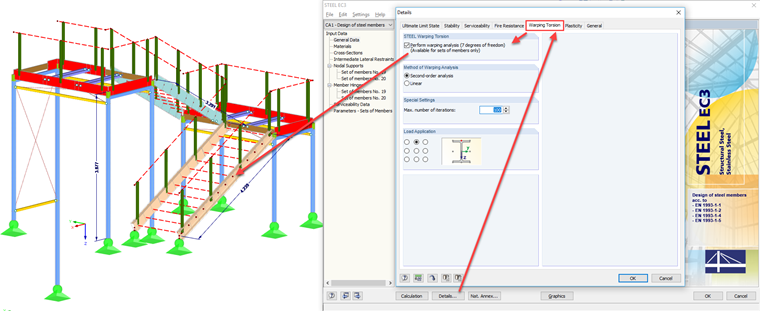

Le gauchissement est considéré dans les modules additionnels RF- / FE-LTB, RF- / STEEL Warping Torsion et dans le programme de propriétés de section SHAPE-THIN .

RF- / STEEL Warping Torsion est une extension du module additionnel RF- / STEEL EC3. Analyse de flambement latéral de torsion (flexion-torsion) de barres selon la théorie du second ordre avec 7 degrés de liberté et application des imperfections par rapport aux formes de mode. Les vérifications sont basées sur la norme EN 1993-1-1: 2005 + AC: 2009.

Retrouvez plus d'informations dans le webinaire 'Nouveaux modules RF- / STEEL Warping Torsion et RF- / STEEL Plasticity', que vous pouvez télécharger sous Liens ci-dessous.

Mots-clés

Torsion de déformation Torsion Contraintes de torsion Torsion primaire Torsion secondaire Bimoment en déformation Déformation Résistance à la déformation Déformation en torsion
