V doplňkovém modulu RSTAB nebo RFEM RF / STEEL se berou v úvahu deformační napětí v součástech, které jsou vystaveny kroucení (např. Konzolový nosník s profilem I)?

Odpověď

Ne, nejsou. V modulu RFEM / RSTAB nebo v přídavném modulu RF- / STEEL nehraje vázané zkroucení žádnou roli. U prutů zde nemá vliv deformace.

RF- / STEEL počítá napětí v kroucení v blízkosti reality pomocí M T / W T nebo M T / (I T / z). Tímto způsobem se nezvažuje vázané kroucení (primární a sekundární torzní nebo dvouminační zkroucení).

Vazba je zohledněna v přídavných modulech RF- / FE-LTB, Warping Torsion v modulu RF- / STEEL a v programu profilů SHAPE-THIN .

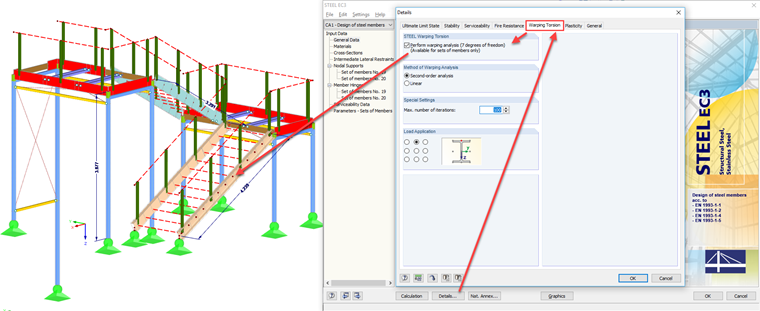

RF- / STEEL Warping Torsion je rozšířením přídavného modulu RF- / STEEL EC3. Provádí se posouzení prutu v klopení podle teorie druhého řádu se 7 stupni volnosti a uplatnění imperfekcí s ohledem na tvary tvarů. Konstrukce vycházejí z normy EN 1993-1-1: 2005 + AC: 2009.

Více informací najdete na webináři "Nové moduly RF-STEEL Warping Torsion and RF- / STEEL Plasticity", které si můžete stáhnout na stránce Odkazy níže.

Klíčová slova

Vázané zkroucení Kroucení Torzních napětí Primární krouticí moment Sekundárně Dvakrát zkroucené Warpage Odolnost proti deformacím Torzní deformace
