Par exemple, lors du dimensionnement et de la sélection des fixations entre deux surfaces, il est utile de connaître les efforts ou moments résultants entre les surfaces.

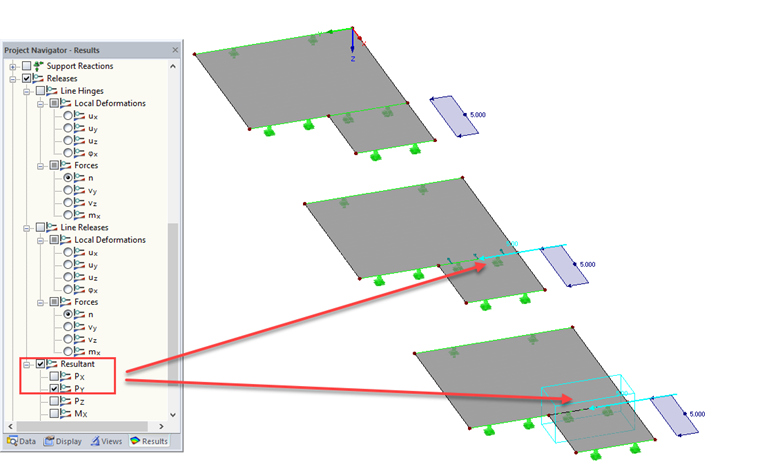

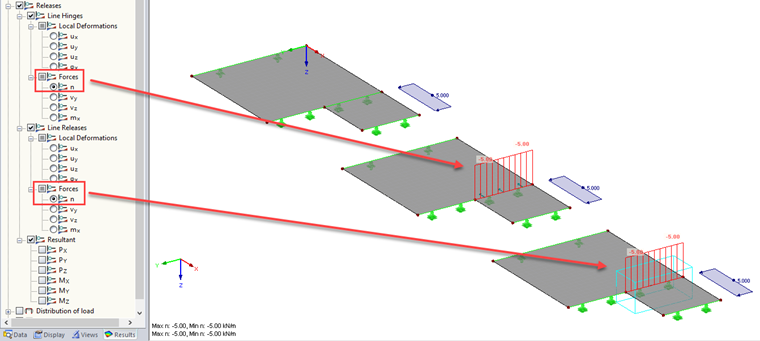

Les résultantes des résultats des articulations linéiques et des libérations linéiques peuvent être affichées dans l'entrée « Libérations » du navigateur Résultats. Il est alors possible d'effectuer une vérification en fonction des distances (voir la Figure 01) ou de considérer la valeur totale (voir la Figure 02).
