Na przykład, podczas wymiarowania i wyboru łączników między dwiema powierzchniami pomocna jest znajomość sił lub momentów wynikowych między powierzchniami.

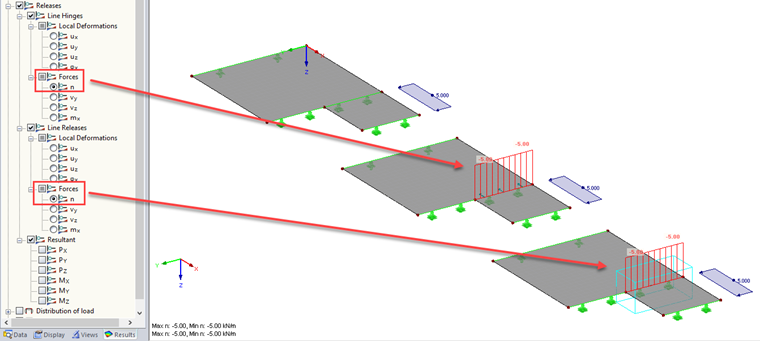

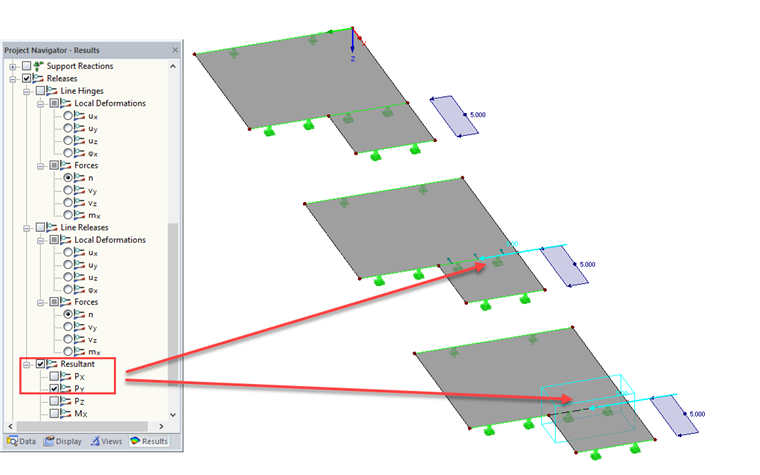

Wypadkowe dla wyników zwolnień liniowych i zwolnień liniowych można wyświetlić w nawigatorze Wyniki w pozycji „Zwolnienia”. W takim przypadku można ocenić odległość (patrz rysunek 01) lub uwzględnić wartość całkowitą (patrz rysunek 02).
