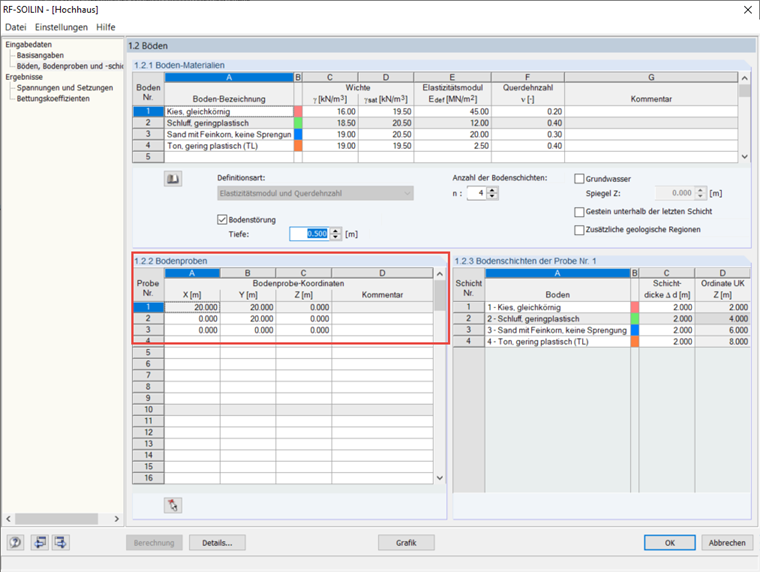

En principe, un échantillon de sol suffit pour définir le modèle de terrain ou la structure du sol. Cependant, si les épaisseurs de couche changent le long du corps de fondation, d'autres échantillons de sol doivent être définis (voir la Figure 01).
Le résultat de la structure de sol peut être affiché sur l'écran de RFEM (voir la Figure 02).
