Réponse:

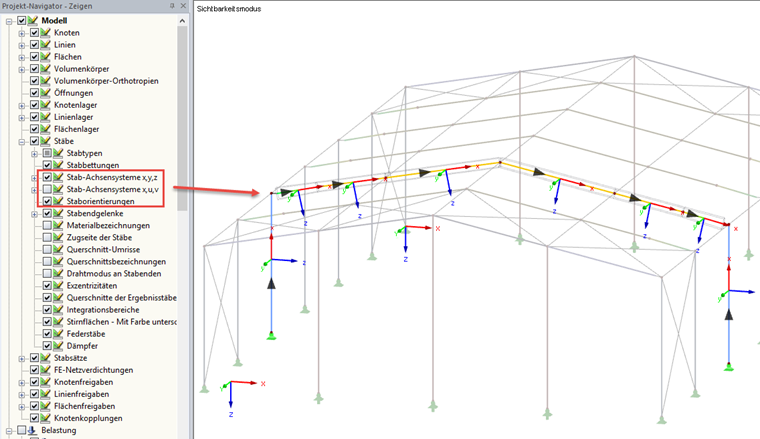

L'orientation de barre peut être activée dans le Navigateur de projet - Afficher, sous « Modèle → Barres ». Vous pouvez également afficher l'orientation de barre à l'aide des systèmes d'axes de barre, car l'axe x de la barre est orienté de manière identique.
Question
Comment afficher la direction ou l'orientation des barres de ma structure ?
Auteur
M. Baumgärtel fournit un support technique aux clients de Dlubal Software.
Références
- Handbuch RSTAB. Tiefenbach: Dlubal Software, März 2016.
- Handbuch RFEM, Dlubal Software. Tiefenbach, März 2020.
