Odpowiedź:

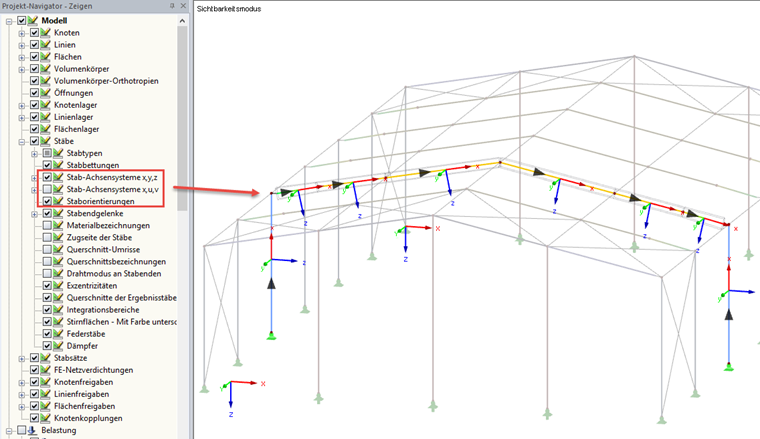

Orientację pręta można aktywować w Nawigatorze projektu - Wyświetlanie w opcji "Model → Pręty". Alternatywnie, orientację pręta można wyświetlić, korzystając z układów osi pręta, ponieważ oś x pręta ma tę samą orientację.
Pytanie
Jak mogę wyświetlić kierunek lub orientację pręta w mojej konstrukcji?
Autor
Pan Baumgärtel zapewnia wsparcie techniczne klientom firmy Dlubal Software.
Odniesienia
- Handbuch RSTAB. Tiefenbach: Dlubal Software, März 2016.
- Handbuch RFEM, Dlubal Software. Tiefenbach, März 2020.
