Antwort:

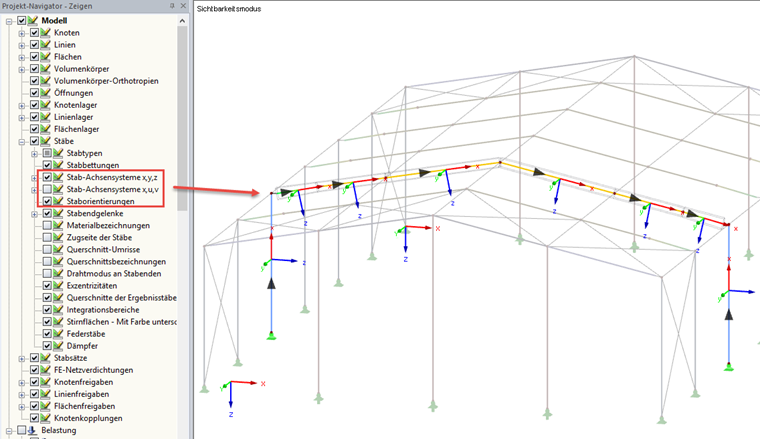

Die Staborientierung der Stäbe lässt sich im Projekt-Navigator - Zeigen in der Rubrik "Modell--> Stäbe" aktivieren. Alternativ könnte man auch die Staborientierung über die Stab-Achsensysteme anzeigen lassen, da die x-Achse des Stabes derselben Ausrichtung folgt.
Frage
Wie kann ich mir die Stabrichtung bzw. Staborientierung von Stäben in meinem System anzeigen lassen?
