Le critère de vérification pour VEd/VRd,c est indiqué comme déterminant, alors qu'une armature de cisaillement aurait due être calculée à sa place. De plus, la valeur VEd/VRds n'a pas été calculée. Pourquoi ?

Réponse

Dans le module la vérification de l'effort tranchant est effectuée comme suit :

1.    VEd/VRd,c
2.    VEd/VRd,max
3.    VEd/VRd,s

L'inclinaison de la bielle est déterminée de manière itérative lors du calcul de VEd/VRd,max, et, de la même manière, la quantité d'armatures lors du calcul de VEd/VRd,s.

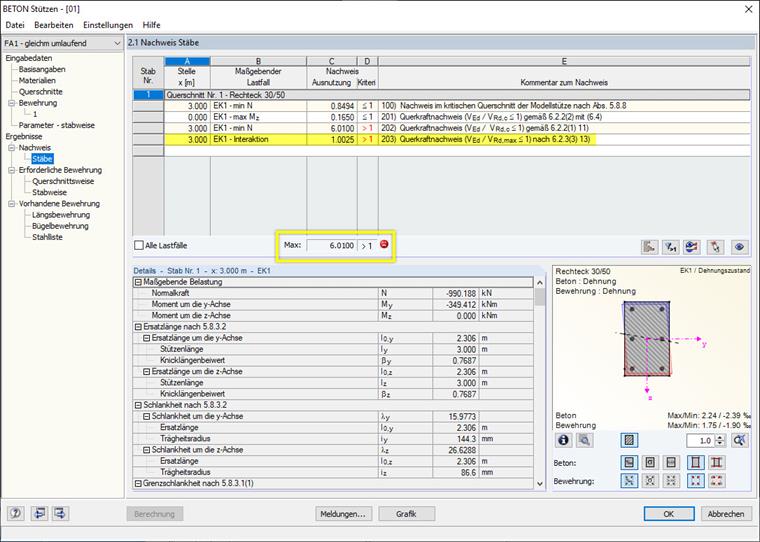

Si VEd/VRd,max n'est pas satisfait lors de la vérification, la vérification ultérieure de VEd/VRd,s n'est pas effectuée et le critère de vérification VEd/VRd,c est affiché.

Mots-clés

Vérification de l'effort tranchant Dépassement Rapport de vérification
