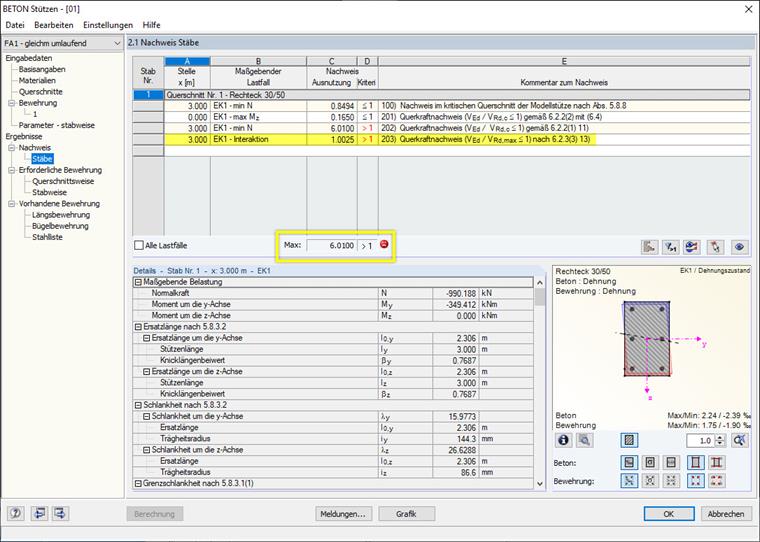

Kryterium obliczeniowym dla VEd / VRd, c jest przedstawione jako miarodajne, chociaż zbrojenie na ścinanie powinno zostać odpowiednio zaprojektowane. Dodatkowo brakuje wzoru VEd / VRds. Dlaczego tak się dzieje?

Odpowiedź

W module uzupełniającym obliczenia ścinania są przeprowadzane w następującej kolejności:

1. VEd / VRd, c
2. VEd / VRd, max
3. VEd / VRd, p

W przypadku VEd / VRd, max, zostaje wyznaczone nachylenie rozpory ściskanej, a w czasie VEd / VRd, s wartość zbrojenia jest obliczana iteracyjnie.

Jeżeli VEd / VRd, max nie jest uwzględniane w przebiegu obliczeniowym, nie są przeprowadzane kolejne obliczenia VEd / VRd, s oraz kryterium obliczeniowe VEd / VRd, c.

Słowa kluczowe

obliczanie siły tnącej Współczynniki> 1 stopień wykorzystania
