Querkraftnachweis in BETON Stützen

Das Nachweiskriterium für VEd/VRd,c wird als maßgebend ausgegeben, obwohl eine Querkraftbewehrung ausgelegt werden soll. Außerdem fehlt der Nachweis VEd/VRds. Warum ist das so?


Antwort:

Im Modul wird der Querkraftnachweis in folgender Reihenfolge geführt:

  1. VEd/VRd,c
  2. VEd/VRd,max
  3. VEd/VRd,s

Im Zuge von VEd/VRd,max wird dabei die Druckstrebenneigung und im Zuge von VEd/VRd,s wird die Bewehrungsmenge iterativ bestimmt.

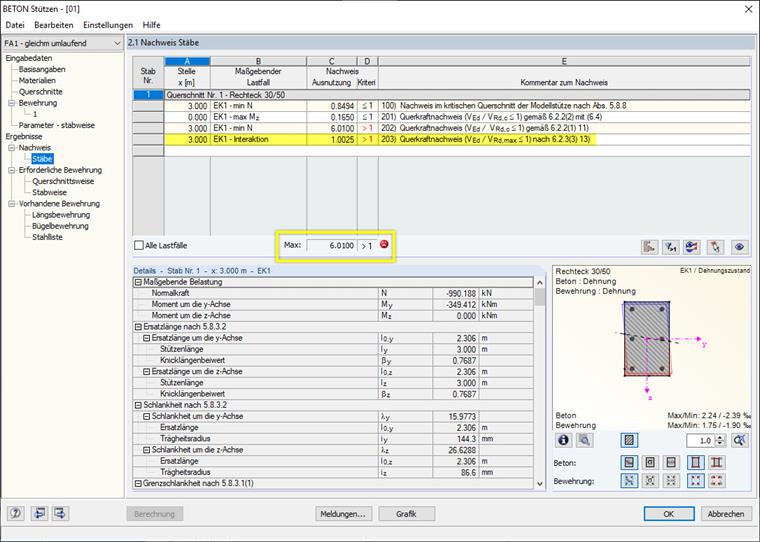

Ist bei der Nachweisführung VEd/VRd,max nicht erfüllt, wird der anschließende Nachweis VEd/VRd,s nicht geführt und es wird das Nachweiskriterium VEd/VRd,c ausgegeben.
