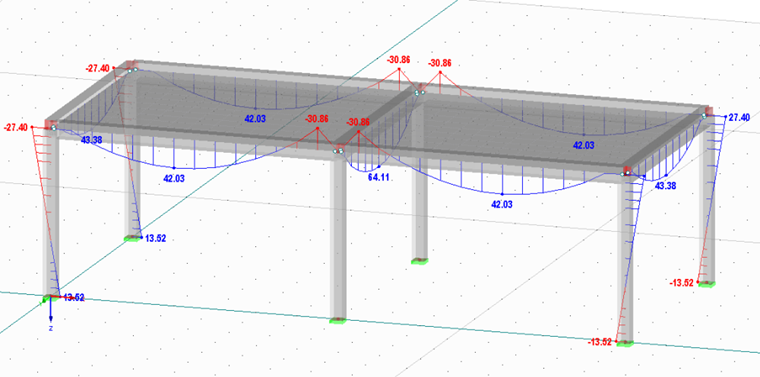

Si les poutres et la surface sont dans le même plan, elles sont connectées entre elles de manière rigide.
Malgré l'articulation, l'extémité de barre est donc rigidement connectée à la surface dans l'élément EF suivant et se partage le transfert de charge en flexion avec la surface. Pour éviter les moments de contrainte, la surface doit également avoir une articulation linéique.
