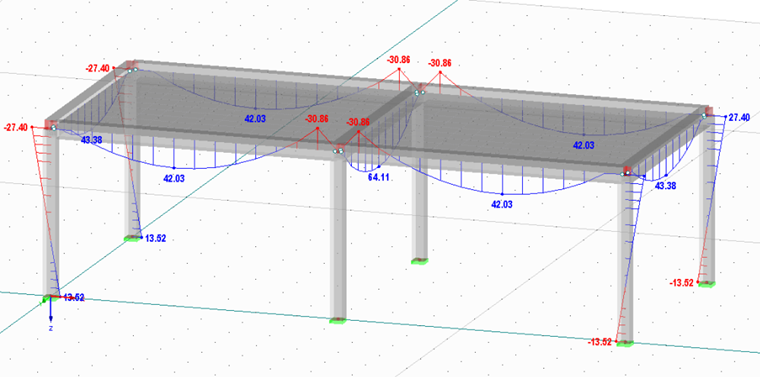

V míchaném systému prutů a ploch mám rám, jehož nosníky mají koncové klouby na prutu. Momentové zobrazení vodorovných nosníků vypadá divně.
Co je důvodem?

Odpověď

Pokud jsou vodorovné nosníky a plocha ve stejné rovině, jsou pevně propojeny.

Přestože na konec prutu je zakončeno uvolnění prutu, je již v příštím prvku konečného prvku pevně připojeno a sdílí přenos zatížení s plochou ohybem. Abychom vyloučili vetknutí, musí mít také daný povrch kloub.

Klíčová slova

Kloub na konci prutu ohybový moment Průběh výsledků Míchací systém
