Détermination de la charge de poinçonnement : geglätteter vs. nicht-geglätteter Verlauf

Aucune recommandation générale ne peut être donnée à ce sujet.

Vous pouvez d’abord conserver le paramètre par défaut « Effort tranchant non lissé sur le périmètre critique » pour les coins et les extrémités de voiles.

Foire aux questions (FAQ)

FAQ 004125 | Quand la charge de poinçonnement doit-elle être déterminée avec la distribution (non) lissée ...

Boîte de dialogue 1.5 avec sélection du type de détermination de la charge

Après le calcul, vous pouvez contrôler graphiquement la répartition de l’effort tranchant dans le périmètre critique.

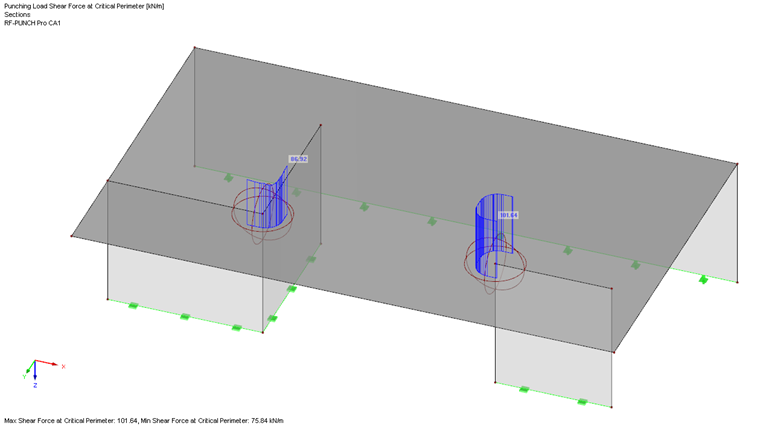

Distribution des efforts tranchants dans le périmètre critique

Une option vous permet désormais de basculer sur « lissé » si nécessaire (si des singularités surviennent, par exemple).

Veuillez noter cependant que toutes les singularités qui peuvent survenir sont également incluses dans le calcul bêta. Si nécessaire, l’utilisateur doit parfois paramétrer lui-même le facteur d’augmentation de la charge ß.
