Wann sollte die Durchstanzlast mit dem geglätteten bzw. wann mit dem nicht-geglätteten Verlauf der Querkräfte im kritischen Rundschnitt ermittelt werden?

Antwort

Hierzu kann keine generelle Handlungsempfehlung gegeben werden.

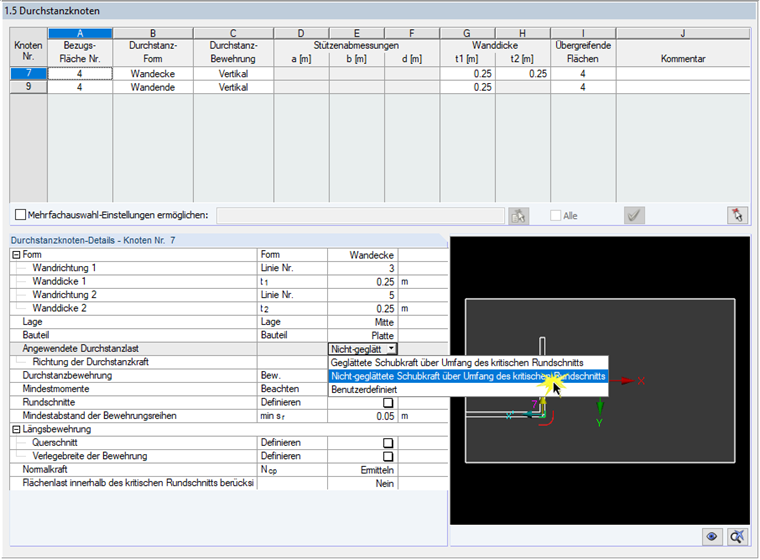

Als Anwender kann man bei den Wandecken und Wandenden zunächst die Standardvoreinstellung "Nicht-geglättete Schubkraft über Verlauf des kritischen Rundschnitts" beibehalten.

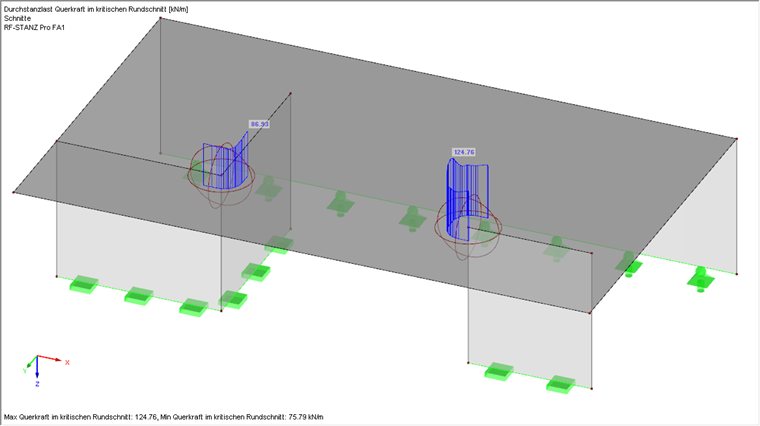

Nach der Berechnung kann der Verlauf der Schubkraft im kritischen Rundschnitt grafisch kontrolliert werden.


Optional kann nun bei Bedarf (z. B. bei auftretenden Singularitäten) auf "geglättet" umgestellt werden.

Zu beachten ist hierbei aber, dass die ggf. auftretenden Singularitäten auch bei der Beta-Berechnung enthalten sind. Ggf. kann es dann auch erforderlich werden, dass der Lasterhöhungsfaktor ß direkt vom Anwender vorgegeben wird.

Schlüsselwörter

Durchstanzen Durchstanzlast Rundschnitt Geglättet Stanzen
