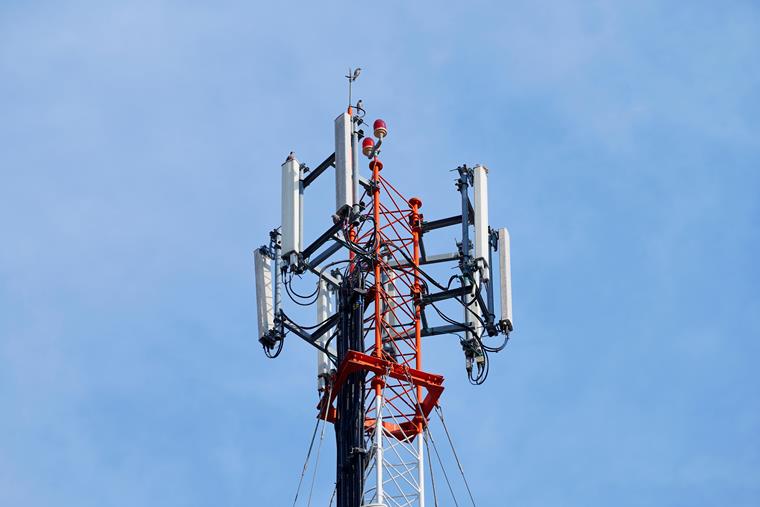

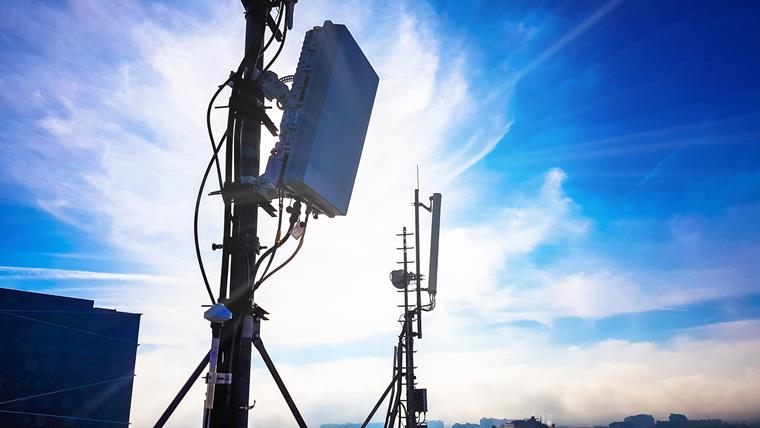

Est-il possible de calculer et de calculer des mâts de transmission 5G, des mâts d'antenne ou des tours avec le logiciel Dlubal?

Réponse

Les programmes RFEM ou RSTAB sont parfaitement adaptés pour réaliser ces calculs . Les modules additionnels pour les constructions en acier ou en béton vous aident à trouver une solution personnalisée.

Les modules additionnels spéciaux de la série RF-/MAST élargissent et simplifient les possibilités.

Programmes principaux RFEM ou RSTAB

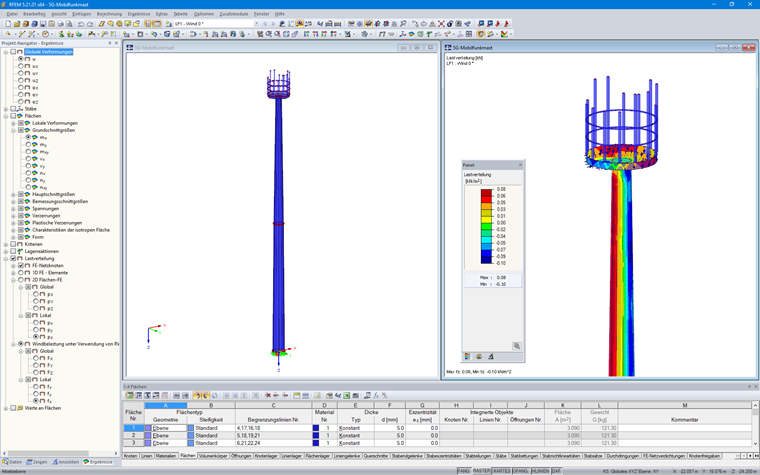

Les structures, les matériaux et les effets peuvent être définis à l'aide des programmes principaux.

Avec RSTAB, vous pouvez modifier et calculer des structures en treillis ou en structure. RFEM permet également le traitement de plaques, vitres, coques et éléments solides.

Modules additionnels
Structure RF-/TOWER
aide à la génération efficace de tours à trois ou quatre côtés

RF-/TOWER Accessoires
comprend une bibliothèque complète avec des composants et permet une intégration rapide et facile dans votre modèle.

RF-/TOWER Chargement
vous assiste dans la génération de charges de vent, de glace et de circulation.
Longueurs efficaces RF-/TOWER
détermine les longueurs efficaces de barre notamment pour les mâts

Conception RF-/TOWER
conforme à l'EN 1993-1-1, l'EN 1993-3-1 et l'EN 50341, y compris NA.

RF-/JOINTS Tour en acier
conçoit les assemblages à boulon articulés des tours en treillis selon l'EN 1993-1-8

Analyse du vent dans une soufflerie numérique
Utilisez RWIND Simulation pour des analyses avancées du comportement de l'écoulement. Les résultats peuvent être utilisés directement comme charges ou cas de charge dans RFEM ou RSTAB.

Analyses dynamiques
Si les calculs sismiques ou les essais de vibration sont nécessaires, les modules additionnels RF-/DYNAM Pro fournissent les outils appropriés pour déterminer les fréquences et formes propres, pour analyser les vibrations forcées, pour générer des charges équivalentes ou pour l'analyse non-linéaire d’histoire de temps.

Si vous avez d'autres questions sur les logiciels Dlubal, veuillez contacter le service commercial.
