Berechnung von Masten und Türmen

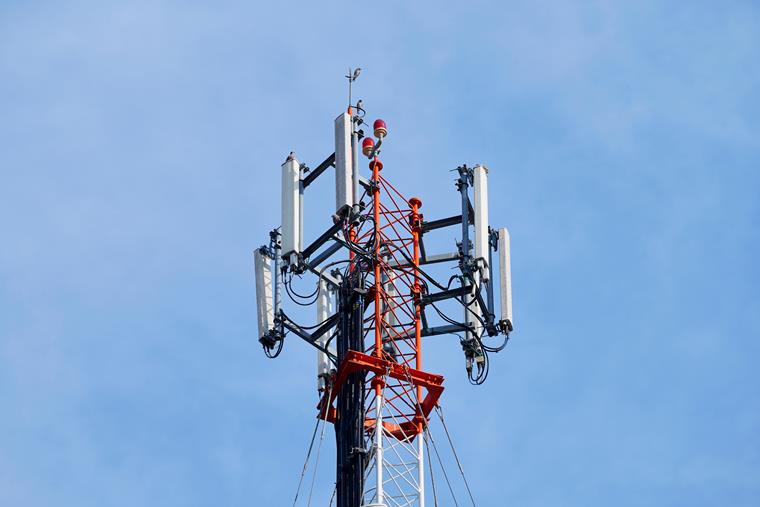

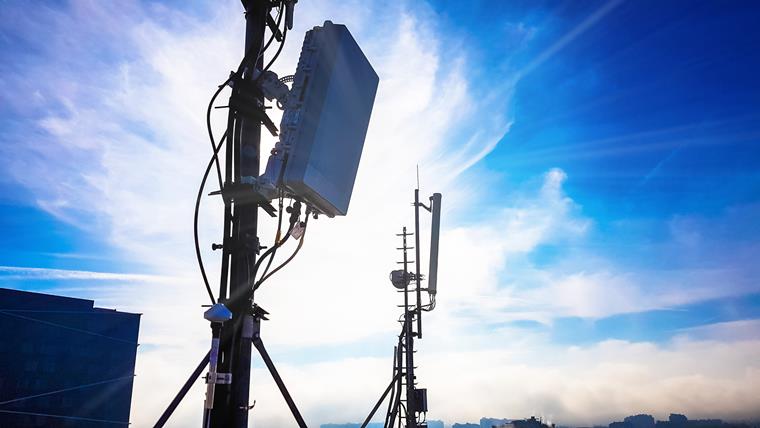

Ist es möglich, 5G-Sendemasten, Antennenmasten oder Türme mit Dlubal Software zu berechnen und zu bemessen?


Antwort:

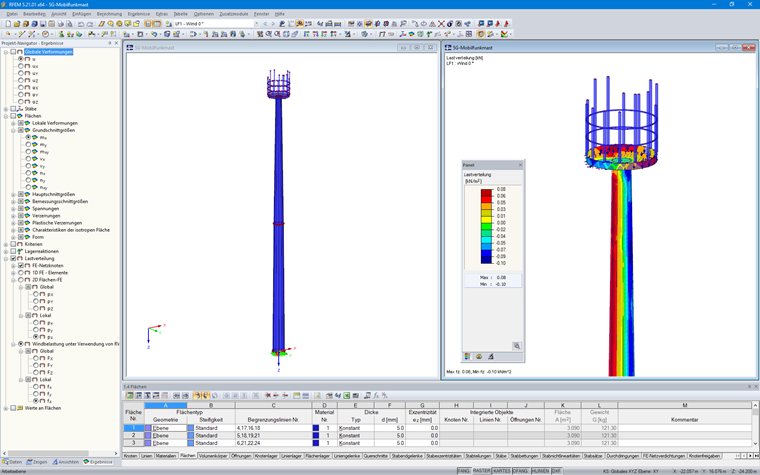

Masten und Türme können Sie mit den Programmen RFEM 5 oder RSTAB 8 untersuchen. Zusatzmodule für den Stahl- oder Massivbau unterstützen Sie bei Ihren individuellen Lösungsansätzen.

Spezielle Zusatzmodule aus der RF-/MAST-Serie erweitern und vereinfachen die Möglichkeiten.

Basisprogramme RFEM 5 oder RSTAB 8
Mit den Basisprogrammen werden die Strukturen und Materialien sowie die Einwirkungen definiert.

Mit RSTAB 8 können Sie fachwerk- oder rahmenartige Konstruktionen wie Gittermasten bearbeiten und berechnen. Mit RFEM 5 sind zusätzlich Platten-, Scheiben-, Schalen- und Volumen-Elemente möglich.

Zusatzmodule
RF-/MAST Struktur
hilft bei der effizienten Generierung von drei- oder vierseitigen Maststrukturen

RF-/MAST Anbauteile
beinhaltet eine umfangreiche Bibliothek mit Anbauteilen und ermöglicht die schnelle und einfache Integration in das Modell

RF-/MAST Belastung
unterstützt Sie professionell bei der Erzeugung der Wind-, Eis- und Verkehrslasten

RF-/MAST Knicklängen
ermittelt die Knicklängen von Stäben speziell für Masten

RF-/MAST Bemessung
erledigt die Bemessung nach EN 1993-1-1, EN 1993-3-1 und EN 50341 inklusive nationaler Anhänge

RF-/JOINTS Stahl - Mast
bemisst gelenkige Schraubverbindungen von Gittermaststäben nach EN 1993-1-8

Windanalyse im digitalen Windkanal
Nutzen Sie RWIND Simulation für erweiterte Analysen des Strömungsverhaltens. Die Ergebnisse können Sie direkt als Lasten oder Lastfälle in RFEM 5 oder RSTAB 8 verwenden.

Dynamische Analysen
Falls Erdbebenberechnungen oder Schwingungsuntersuchungen notwendig sind, stehen mit den RF-/DYNAM Pro-Zusatzmodulen geeignete Werkzeuge zur Ermittlung von Eigenfrequenzen und -formen, zur Analyse erzwungener Schwingungen, zur Generierung von Ersatzlasten oder auch für die nichtlineare Zeitverlaufsanalyse zur Verfügung.

Wenn Sie Fragen zu den Dlubal-Programmen haben, kontaktieren Sie bitte den Vertrieb.
