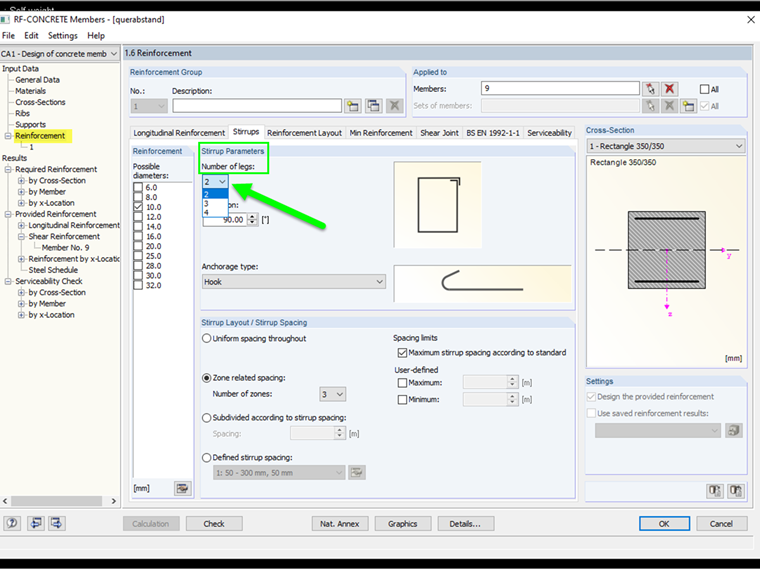

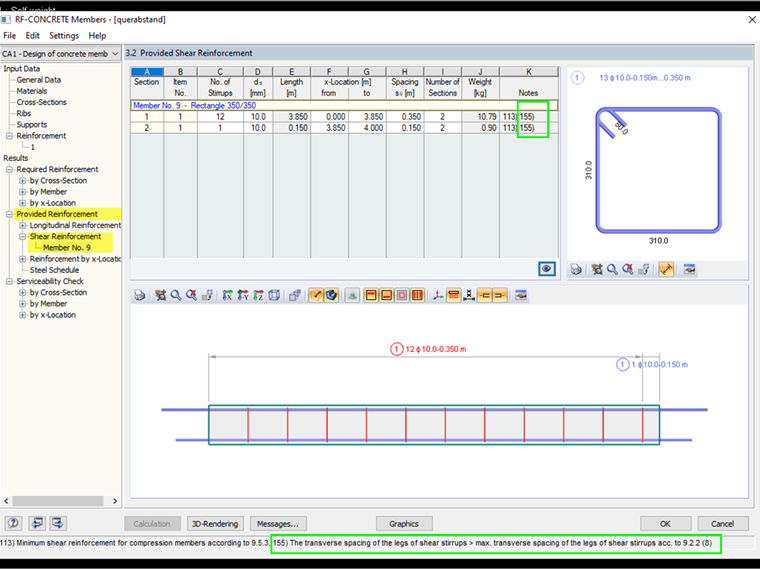

L'avertissement 155 s'affiche dès que l'espacement entre cadres d'une poutre dans la direction transversale dépasse la valeur limite st, max défini par la norme (voir l'Eurocode 2, section 9.2.2 (8)). Le problème peut être résolu en augmentant la capacité de coupe des cadres dans les paramètres d'armature transversales.
