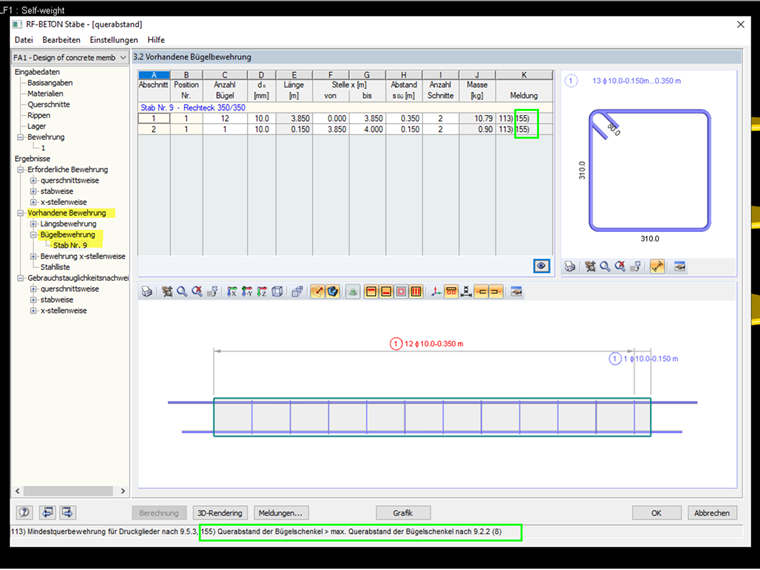

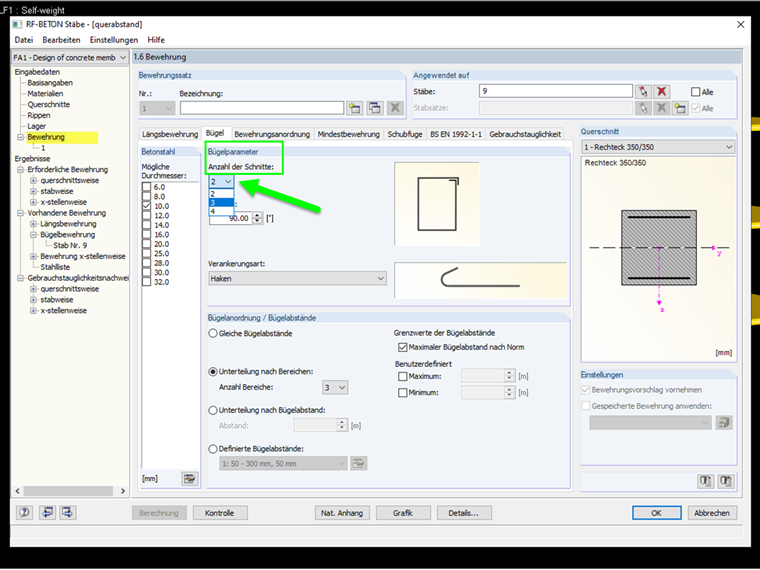

Die Warnung 155 erscheint, wenn der Abstand der Bügelschenkel eines Balkens in Querrichtung den Grenzwert der Norm st,max überschreitet. (Siehe dazu Eurocode 2, Abschnitt 9.2.2 (8)). Das Problem kann behoben werden, indem die Schnittigkeit der Bügel in den Einstellungen für die Bügelbewehrung erhöht wird.
