Réponse:

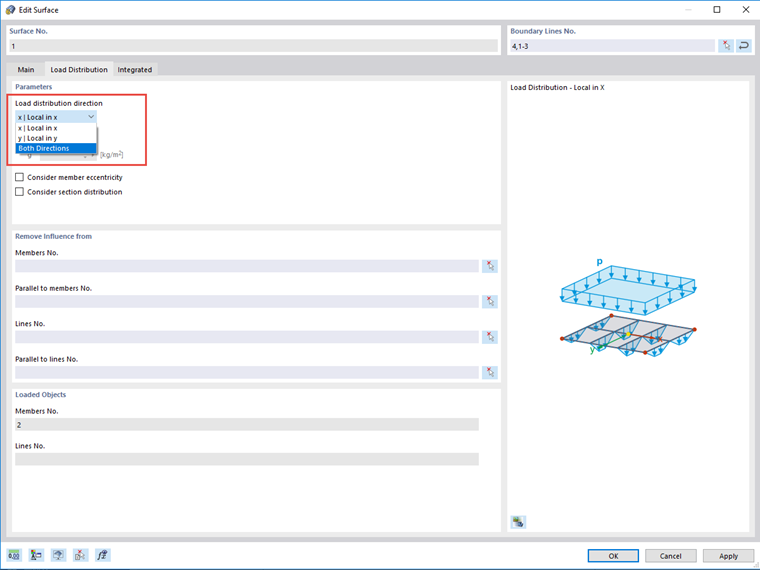

Dans ce cas, définissez la direction de distribution de charge dans les deux directions dans la boîte de dialogue « Modifier la surface » (voir la Figure 01).
Directions du transfert de charge
J'ai une grille de poutre avec des barres dans les directions X et Y. Après avoir appliqué une charge à l'aide du type de surface « Transfert de charge », les barres ne sont chargées que dans une direction.
Comment charger toutes les barres ?
