Antwort:

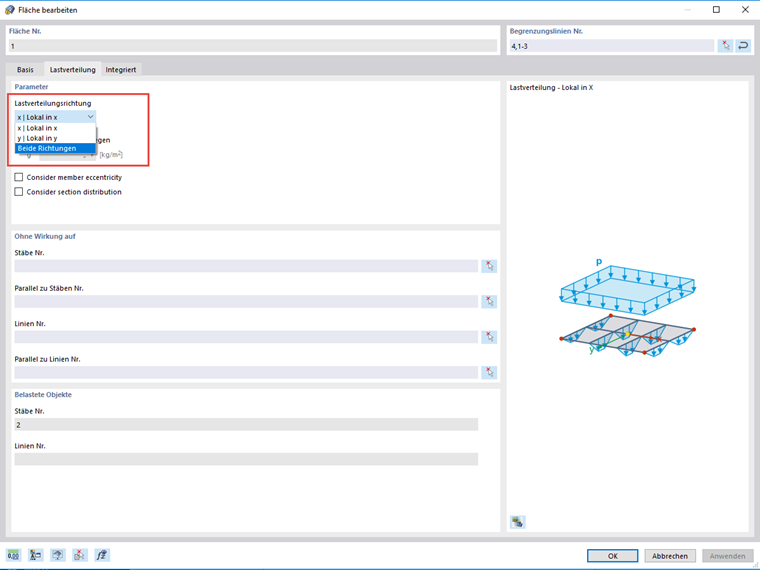

In diesem Fall ist im Dialogfenster "Fläche bearbeiten", Register "Lastverteilung" die Lastverteilungsrichtung in beide Richtungen einzustellen, siehe Bild 1.
Richtungen der Lastverteilung
Ich habe ein Trägerrost mit Stäben in X- und Y-Richtung. Nach dem Aufbringen einer Last mittels Flächentyp "Lastverteilung" werden nur Stäbe in einer Richtung belastet.
Wie kann ich alle Stäbe belasten?
