Odpowiedź:

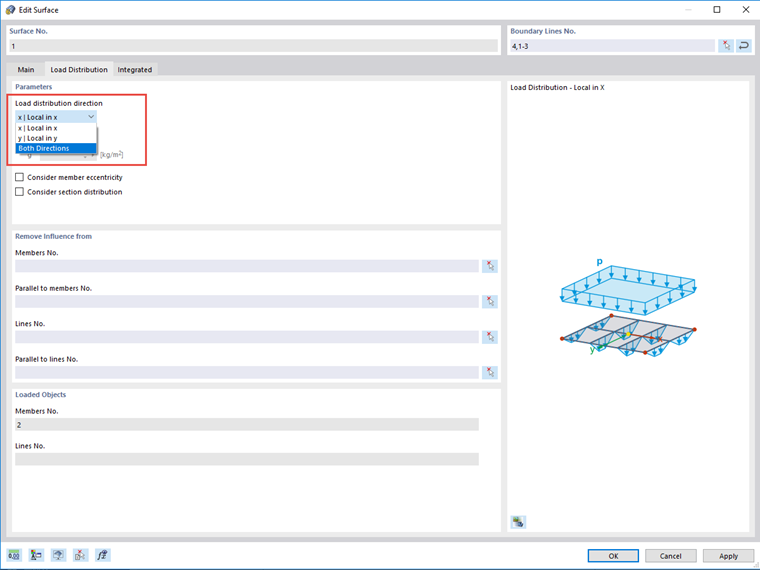

W tym przypadku należy ustawić kierunek rozkładu obciążenia w obu kierunkach w oknie dialogowym „Edytować powierzchnię”, patrz rysunek 01.
Kierunki rozkładu obciążeń
Mam raster dźwigarów z prętami w kierunku X i Y. Po przyłożeniu obciążenia przy użyciu powierzchni typu „Rozkład obciążenia” pręty są obciążane tylko w jednym kierunku.
Jak mogę wczytać wszystkie pręty?
