Je souhaite appliquer des charges mobiles sur des barres dans mon modèle, mais je ne trouve pas le module complémentaire RF-MOVE. Comment appliquer ces charges mobiles ?

Q: Je souhaite appliquer des charges mobiles sur des barres dans mon modèle, mais je ne trouve pas le module complémentaire RF-MOVE. Comment appliquer ces charges mobiles ?

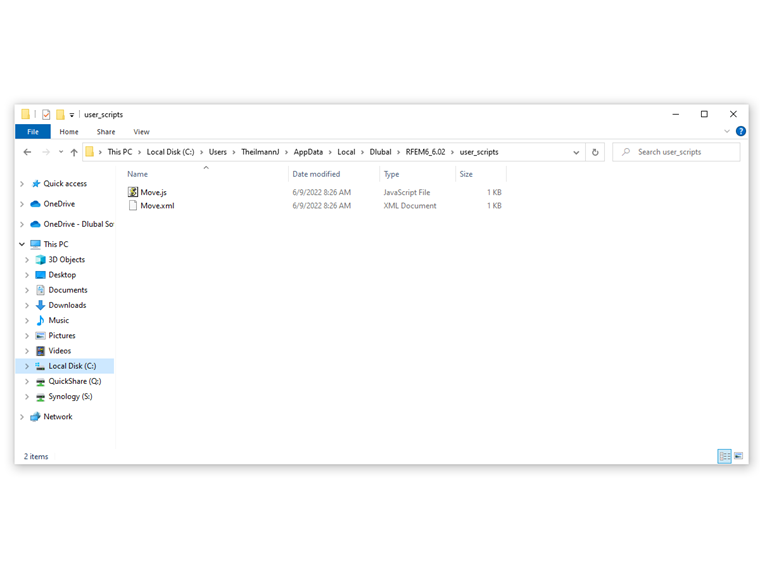

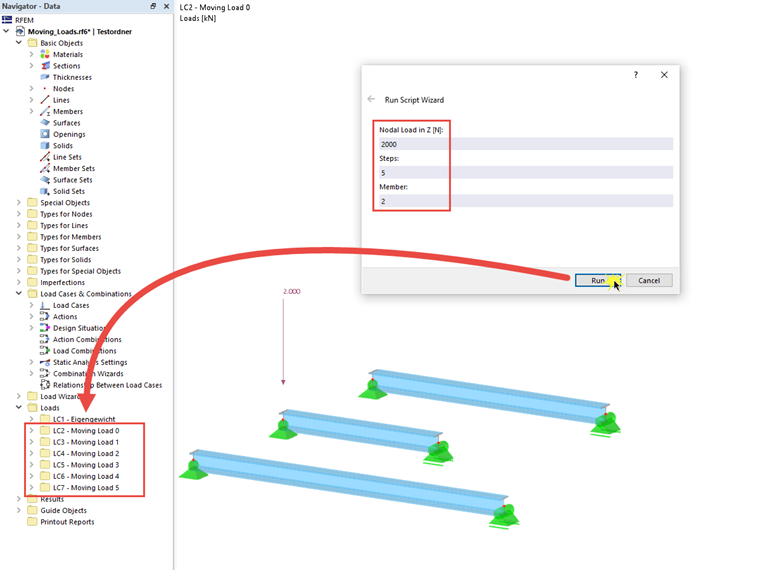

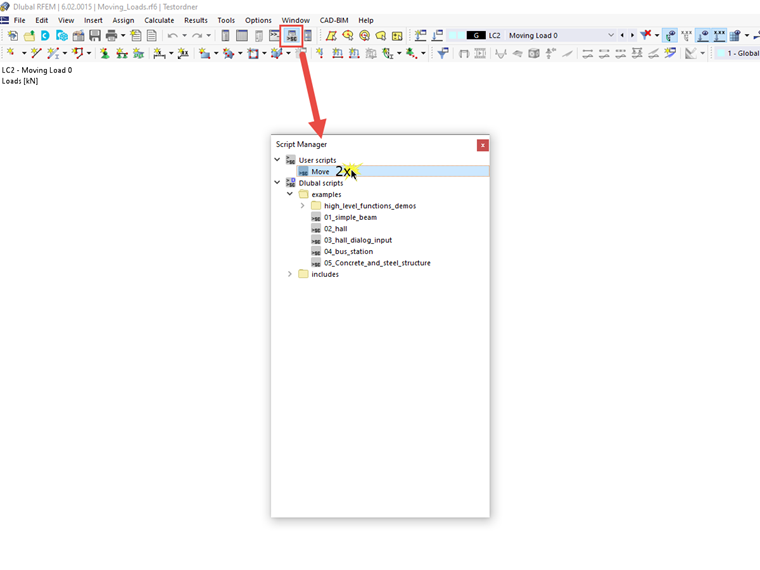

Un module complémentaire pour la génération de charges mobiles sur surfaces et barres n'est plus nécessaire dans RFEM 6 et RSTAB 9. Pour les charges mobiles sur surfaces et barres, un assistant de charge est implémenté, disponible dans le programme principal.Il est également possible de générer des charges mobiles sur barres via le gestionnaire de scripts. Pour cela, appliquez les scripts joints à cette FAQ. Copiez-les dans le dossier "user_scripts" du répertoire de travail respectif de RFEM 6 ou RSTAB 9.Dans le gestionnaire de scripts, vous trouverez ensuite sous "Scripts utilisateur" le script "Move". Double-cliquez pour l'exécuter.Dans la boîte de dialogue suivante, saisissez le montant de la charge nodale dans la direction Z, le nombre d'étapes de charge, ainsi que le numéro de la barre à charger. Cliquez sur "Exécuter" et les cas de charge correspondants seront créés automatiquement.

Question

Je souhaite appliquer des charges mobiles sur des barres dans mon mod&#232;le, mais je ne trouve pas le module compl&#233;mentaire RF-MOVE. Comment appliquer ces charges mobiles&nbsp;?

Accepted Answer

Un module compl&#233;mentaire pour la g&#233;n&#233;ration de charges mobiles sur surfaces et barres n'est plus n&#233;cessaire dans RFEM 6 et RSTAB 9. Pour les charges mobiles sur surfaces et barres, un assistant de charge est impl&#233;ment&#233;, disponible dans le programme principal.Il est &#233;galement possible de g&#233;n&#233;rer des charges mobiles sur barres via le gestionnaire de scripts. Pour cela, appliquez les scripts joints &#224; cette FAQ. Copiez-les dans le dossier "user_scripts" du r&#233;pertoire de travail respectif de RFEM 6 ou RSTAB 9.Dans le gestionnaire de scripts, vous trouverez ensuite sous "Scripts utilisateur" le script "Move". Double-cliquez pour l'ex&#233;cuter.Dans la bo&#238;te de dialogue suivante, saisissez le montant de la charge nodale dans la direction Z, le nombre d'&#233;tapes de charge, ainsi que le num&#233;ro de la barre &#224; charger. Cliquez sur "Ex&#233;cuter" et les cas de charge correspondants seront cr&#233;&#233;s automatiquement.

Charges mobiles dans RFEM 6 / RSTAB 9

Je souhaite appliquer des charges mobiles sur des barres dans mon modèle, mais je ne trouve pas le module complémentaire RF-MOVE. Comment appliquer ces charges mobiles ?
