Les assemblages de plaque de connexion sont une forme populaire d'assemblage en acier articulé et sont couramment utilisés pour les poutres secondaires dans les structures en acier. Sie können problemlos in oberkantenbündigen Trägerkonstruktionen wie beispielsweise Arbeitsbühnen verwendet werden. Der Herstellungsaufwand in der Werkstatt sowie der Montageaufwand auf der Baustelle sind in der Regel überschaubar. Die Bemessung erscheint recht einfach und schnell erledigt, was aber im Nachfolgenden ein Stück weit wieder relativiert werden muss. Außerdem ist diese Anschlussform grundsätzlich als gelenkige Träger-Träger- und gelenkige Träger-Stützen-Verbindung möglich, wobei der erste Fall der wohl weit häufigere in der Bemessungspraxis ist.

Zur Nachweisführung einer gelenkigen Stirnplattenverbindung bietet RFEM folgende Möglichkeiten. Zunächst besteht in RF-JOINTS Stahl - Gelenkig die Möglichkeit einer schnellen und simplen Eingabe der entsprechenden Parameter, um anschließend einen dokumentierten Nachweis inklusive Grafik zu erhalten. Alternativ kann man in RFEM einen solchen Anschluss individuell modellieren und die Ergebnisse entsprechend beurteilen beziehungsweise manuell nachweisen. Im folgenden Beispiel werden die Besonderheiten dieser Modellierung erklärt und exemplarisch die Scherkräfte der Schrauben mit den entsprechenden Ergebnissen aus RF-JOINTS Stahl - Gelenkig verglichen.

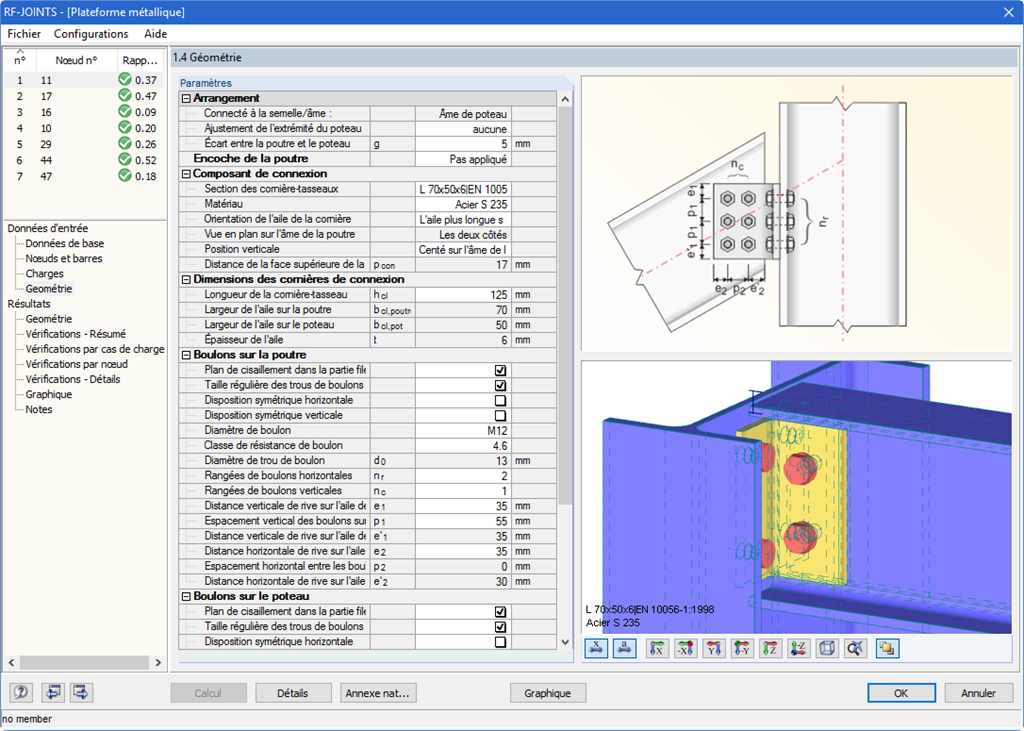

Après l'ouverture du module, vous devez sélectionner le Groupe d'assemblage (Assemblages articulés), puis la catégorie et le type d'assemblage (cornière-tasseau, plaque de connexion, platine d'about courte, platine d'about avec éclisse). Ensuite vous pouvez sélectionner les nœuds du modèle RFEM/RSTAB à vérifier. RF-/JOINTS Steel - Pinned reconnaît les barres connectées et détermine s'il s'agit de poteaux ou de poutres en fonction de leur position.

Vous pouvez exclure des barres du calcul, si nécessaire. Les assemblages structurellement identiques peuvent être vérifiées pour plusieurs nœuds simultanément. Vous devez ensuite sélectionner les cas de charge, les combinaisons de charge ou de résultats à utiliser pour le calcul. Vous pouvez aussi entrer manuellement les informations sur les sections et les charges. Dans la dernière fenêtre d'entrée, l'assemblage est configuré pas-à-pas.

Général

• Assemblage poteau-poutre : Assemblage possible entre la semelle du poteau et l'âme de la poutre
• Assemblage poutre-poutre : Option de positionnement des liaisons de chaque cotés
• Tailles de boulon de M12 à M36 avec les classes de résistance 4.6, 5.6, 8.8 et 10.9
• Espacement des trous de boulon et distances de bord personnalisables
• Possibilité de l'encoche de la poutre
• Possibilité d'assemblage avec charge de cisaillement, effort normal (joint de traction), ou une combinaison d'efforts normal et de cisaillement
• Vérification du respect des exigences des assemblages articulés
• Vérification de l'espacement des trous de boulon et des distances de bord minimales et maximales

Assemblage avec cornière-tasseau

• Une à deux colonnes et jusqu'à 10 lignes de boulons possibles sur chaque aile
• Large gamme de cornières
• Possibilité de modifier l'orientation de l'angle
• Vérification :
  • Cisaillement, traction et pression diamétral dans les boulons
  • Cisaillement, flexion et traction dans les cornières en considérant les perçages pour les boulons
  • Cisaillement et traction dans l'âme des poutres en considérant les perçages pour les boulons
  • Transmission de la traction dans le poteau avec le modèle de T
  • Entaille de la section critique

Assemblage par plaque de connexion

• Une à deux colonnes et jusqu'à 10 lignes de boulons possibles
• Taille flexible de la plaquede connexion
• La position de la plaque de connexion peut être modifiée
• Vérification :
  • Cisaillement et pression diamétral dans les boulons
  • Cisaillement, flexion et traction dans les plaques en considérant les perçages pour les boulons
  • Analyse de stabilité des plaques minces et de grandes dimensions
  • Cisaillement et traction dans l'âme des poutres en considérant les perçages pour les boulons
  • Soudure
  • Entaille de la section critique

Assemblage de platine d'about

• Deux ou quatre rangées de boulons verticales et jusqu'à dix rangées horizontales
• Taille flexible de la platine d'about
• La position de la plaque de connexion peut être modifiée
• Vérification :
  • Cisaillement, traction et pression diamétral dans les boulons
  • Cisaillement et flexion dans les platines d'about en considérant les perçages pour les boulons
  • Cisaillement et traction dans l'âme des poutres
  • Transmission de la traction dans le poteau avec le modèle de T
  • Soudure
  • Entaille de la section critique

Assemblage avec platine d'about et éclisses

• Connexion de la poutre par platine d'about avec deux boulons
• Taille flexible des éclisses et de la platine d'about
• Vérification :
  • Application des charges dans la poutre selon EN 1993-1-5, chapitre 6
  • Absorption du moment stabilisation par les boulons et les soudures de la platine d'about
  • Cornière
  • Soudures des éclisses
  • Transmission de la traction dans le poteau avec le modèle de T

Tous les types d'assemblage sont considérés comme ayant une articulation de moment dans la semelle du poteau, ou, dans le cas d'un poteau articulé, dans l'âme de poteau. Ainsi, pour les assemblages avec cornière-tasseau et à l'aide de la plaque de connexion, un moment excentrique agissant en plus sur le groupe de boulons dans la semelle de la poutre est déterminé.

Les moments excentriques peuvent résulter des positions des cornières et des tôles. Dans le cas d'un assemblage avec éclisse, les efforts sont transférés séparément. Les efforts tranchants agissent sur la cornière-tasseau ; les efforts de traction et le moment stabilisation sont assignés aux boulons. Avant le calcul, la plausibilité géométrique de l'assemblage est vérifiée; par exemple, l'espacement des trous de boulons et la distance de rive des boulons.
