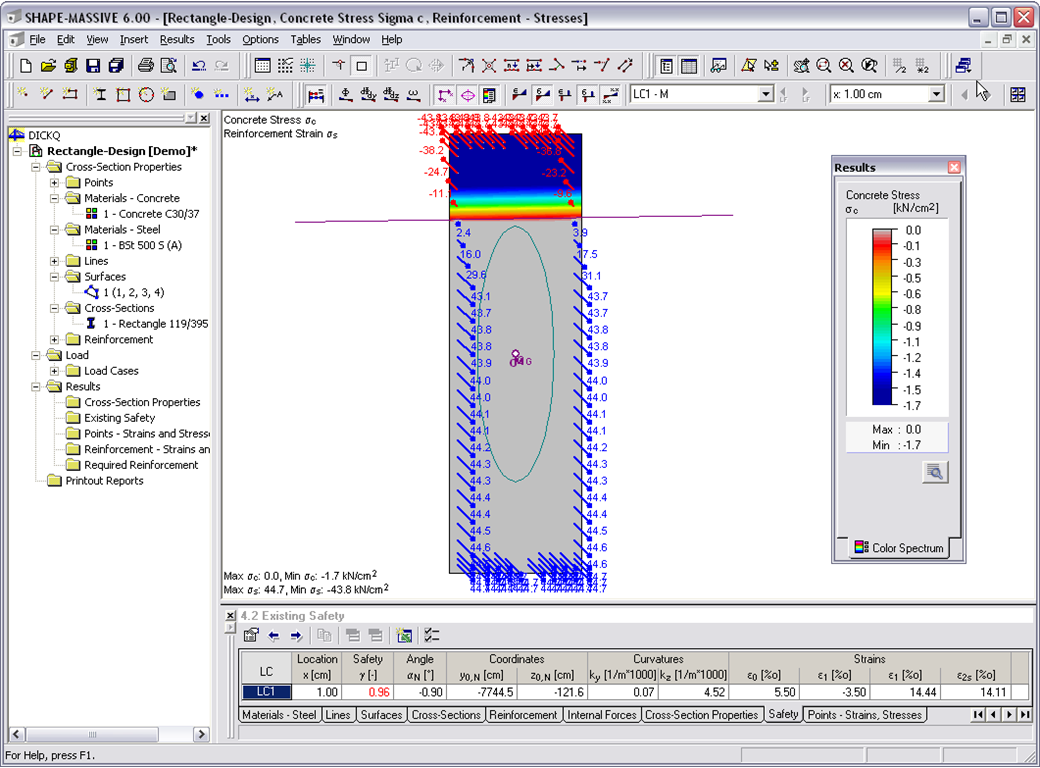

- Contraintes σ et déformations ε du béton et des armatures sans considération de la résistance en traction du béton (état II)
- Vérification à l'ELU ( sécurité existante ) ou vérification des efforts internes définis
- Position de l'axe neutre α0, y0,N, z0,N
- Courbures ky, kz
- déformation au point zéro ε0 et déformations déterminantes au bord de compression ε1 et au bord de traction ε2
- Déformation déterminante de l'acier ε2s
SHAPE-MASSIVE | Vérification du béton armé
