SHAPE-MASSIVE (de) | Wymiarowanie betonu zbrojonego

Stahlfaserbeton wird heutzutage vor allem für Industriefußböden beziehungsweise Hallenböden, gering beanspruchte Fundamentplatten, Kellerwände und Kellersohlen eingesetzt. Seit der Veröffentlichung der ersten DAfStb-Richtlinie Stahlfaserbeton im Jahre 2010 liegt dem Tragwerksplaner ein bauaufsichtlich eingeführtes Regelwerk für die Bemessung des Verbundwerkstoffes Stahlfaserbeton vor, wodurch der Einsatz von Faserbeton in der Baupraxis immer beliebter wird. W artykule tym opisano nieliniowe obliczenia płyty fundamentowej wykonanej z betonu zbrojonego włóknami stalowymi w stanie granicznym nośności, z wykorzystaniem oprogramowania RFEM.

Beton zbrojony włóknami stalowymi jest obecnie stosowany głównie na posadzki przemysłowe lub w halach, płyty fundamentowe o małym obciążeniu, ściany i stropy piwnic. Od czasu opublikowania w 2010 roku pierwszej wytycznej dotyczącej betonu zbrojonego włóknami stalowymi przez Niemiecki Komitet ds. Betonów Zbrojonych (DAfStb), inżynier może stosować normy przy wymiarowaniu materiału kompozytowego betonu zbrojonego włóknami stalowymi, co sprawia, że betonu zbrojonego włóknami, który staje się coraz bardziej popularny w budownictwie. W tym artykule wyjaśniono poszczególne parametry materiałowe betonu zbrojonego włóknami stalowymi oraz sposób postępowania z tymi parametrami materiałowymi w programie RFEM wykorzystującym MES.

Obliczenia ze względu na zmęczenie zgodnie z EN 1992-1-1 należy przeprowadzać w przypadku elementów konstrukcyjnych, które są poddane działaniu dużych zakresów naprężeń i/lub wielu zmianom obciążenia. W takim przypadku obliczenia dla betonu i zbrojenia są przeprowadzane osobno. Dostępne są dwie alternatywne metody obliczeniowe.

• Modelowanie przekroju z wykorzystaniem powierzchni, otworów i powierzchni punktowych (zbrojenia) ograniczonych wielokątami
• Automatyczne lub indywidualne rozmieszczenie punktów naprężeń
• Rozszerzalna biblioteka materiałów dla betonu, stali i stali zbrojeniowej
• Charakterystyki przekrojów żelbetowych i kompozytowych
• Analiza naprężeń z hipotezą plastyczności według von Misesa i Tresca
• Wymiarowanie betonu zbrojonego według:
  • DIN 1045-1:2008-08
  • DIN 1045:1988-07
  • ÖNORM B 4700: 2001-06-01
  • EN 1992-1-1:2004
• Aby przeprowadzić obliczenia zgodnie z EN 1992-1-1:2004, dostępne są następujące załączniki krajowe:
  • DIN EN 1992-1-1/NA:2013-04 (Niemcy)
  • NEN-EN 1992-1-1/NA:2011-11 (Holandia)
  • CSN EN 1992-1-1/NA:2006-11 (Republika Czeska)
  • ÖNORM B 1992-1-1:2011-12 (Austria)
  • UNE EN 1992-1-1/NA:2010-11 (Hiszpania)
  • EN 1992-1-1 DK NA:2007-11 (Dania)
  • SIST EN 1992-1-1:2005/A101:2006 (Słowenia)
  • NF EN 1992-1-1/NA:2007-03 (Francja)
  • STN EN 1992-1-1/NA:2008-06 (Słowacja)
  • SFS EN 1992-1-1/NA:2007-10 (Finlandia)
  • BS EN 1992-1-1:2004 (Wielka Brytania)
  • SS EN 1992-1-1/NA:2008-06 (Singapur)
  • NP EN 1992-1-1/NA:2010-02 (Portugalia)
  • UNI EN 1992-1-1/NA:2007-07 (Włochy)
  • SS EN 1992-1-1/NA:2008 (Szwecja)
  • PN EN 1992-1-1/NA:2008-04 (Polska)
  • NBN EN 1992-1-1 ANB:2010 (Belgia)
  • ZK dla CYS EN 1992-1-1:2004/NA:2009 (Cypr)
  • BDS EN 1992-1-1:2005/NA:2011 (Bułgaria)
  • LST EN 1992-1-1:2005/NA:2011 (Litwa)
  • SR EN 1992-1-1:2004/NA:2008 (Rumunia)
• Oprócz załączników krajowych wymienionych powyżej, można również zdefiniować konkretną NA, stosując wartości graniczne i parametry zdefiniowane przez użytkownika.
  • Wymiarowanie betonu zbrojonego pod kątem rozkładu naprężeń i odkształceń, dostępnego bezpieczeństwa lub obliczania bezpośredniego
  • Wyniki listy zbrojenia i całkowitego pola przekroju
  • Protokół wydruku z możliwością wydruku skróconego formularza

Wszystkie wyniki mogą być wyświetlane i analizowane w postaci numerycznej i graficznej. W przypadku wizualizacji wyników, narzędzia wyboru pozwalają na ich szczegółową ocenę.

Protokół wydruku jest zgodny z wysokimi normami RFEM i 8/co-to jest -rstab RSTAB. Modyfikacje przekroju aktualizowane są automatycznie. Ponadto skrócony protokół można wydrukować w krótkiej formie, zawierający wszystkie istotne dane i grafikę przekroju zdefiniowaną przez użytkownika.

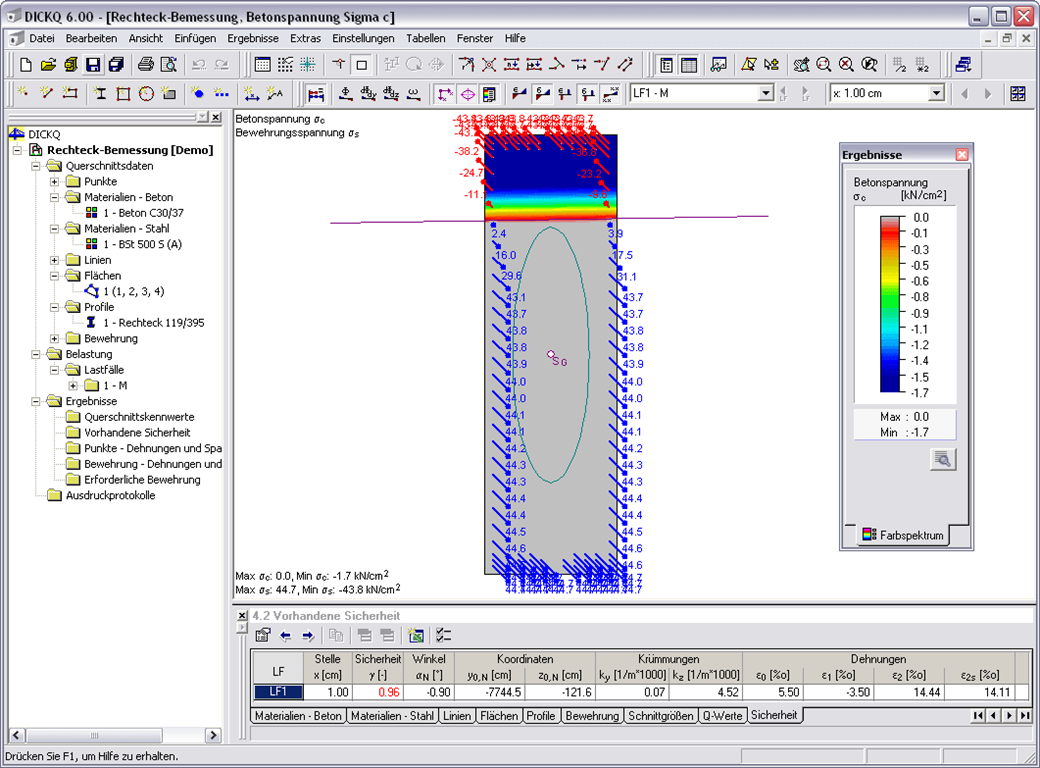

• Naprężenia s i odkształcenia ε betonu i zbrojenia bez uwzględnienia wytrzymałości betonu na rozciąganie (stan II)
• Obliczenia w stanie granicznym nośności (istniejący stopień bezpieczeństwa) lub dla określonych sił wewnętrznych
• Położenie osi neutralnych a_N, y_0,N, z_0,N
• Zakrzywienia k_y, k_z
• odkształcenie w punkcie zerowym ε₀ i odkształcenia główne na krawędzi ściskanej ε₁ i na krawędzi rozciąganej ε₂
• Decydujące odkształcenie stali ε_2s
