- Considération et affichage des masses d'étages
- Liste des éléments structuraux et de leurs informations
- Création automatisée des coupes de résultats sur les voiles de cisaillement
- Sortie des coupes de résultats dans la direction globale pour la détermination des efforts tranchants
- Définition facultative des diaphragmes rigides par étage (modélisation de l'étage)
- Type de rigidité Plancher - Diaphragme rigide
- Définition des ensembles de planchers
- Par exemple : calcul des dalles en tant que position 2D dans le modèle 3D
- Voiles de cisaillement : Définition automatique des poutres résultantes avec n'importe quelle section
- Vérification des sections rectangulaires à l'aide du module complémentaire -barres-et-surfaces Vérification du béton
- Definition wandartiger TrägerBemessung mit dem Add-On Betonbemessung möglich

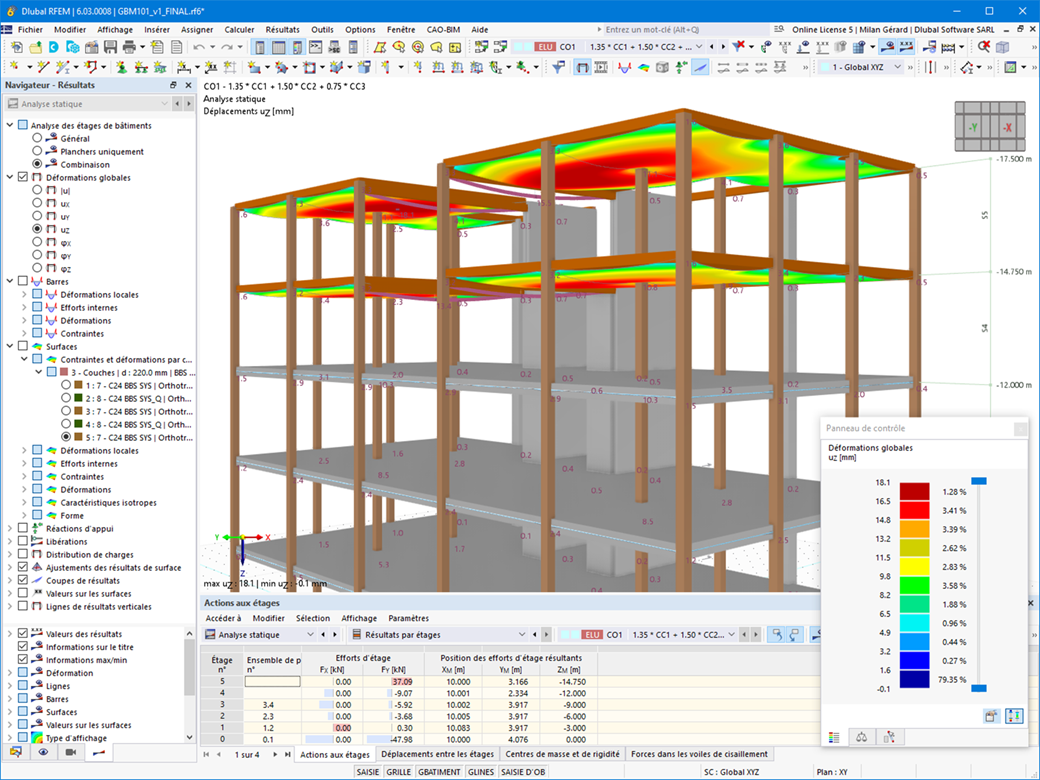

- Affichage tabulaire des actions aux étages, du déplacement entre les étages, des points centraux de masse et de rigidité, ainsi que des efforts dans les voiles de cisaillement
- Affichage séparé des résultats de la vérification du plancher et des raidisseurs
