- Zohlednění a zobrazení hmot podlaží
- Seznam konstrukčních prvků a informací o nich
- Automatické vytváření výsledkových řezů na smykových stěnách
- Výstup výslednic v řezu v globálním směru pro stanovení smykových sil
- Možnost zadání diafragem po jednotlivých podlažích (modelování podlaží)
- Typ tuhosti Podlaží - tuhá diafragma
- Zadání sad podlaží
- Případně výpočet stropních desek jako 2D úloh v rámci 3D modelu
- Smykové stěny: automatické zadání výsledkových prutů s libovolnými průřezy
- Posouzení obdélníkových průřezů pomocí addonu Posouzení železobetonových konstrukcí
- Zadání posouzení stěnových nosníků pomocí addonu Posouzení železobetonových konstrukcí
- Tabulkový výstup hodnot účinků podlaží, mezipatrových posunů, středů hmotnosti a tuhosti nebo sil ve smykových stěnách
- Oddělené zobrazení výsledků pro posouzení desek a vyztužení
Model budovy | Funkce
Máte nějaké otázky?
Délka: 00:00:00 min
Délka: 00:52:59 min
Délka: 00:00:00 min
Délka: 00:40:46 min
Délka: 00:00:00 min
Délka: 00:00:00 min
Délka: 01:07:48 min
Délka: 00:01:55 min
.png?mw=350&hash=7cd9832dca46f67c5547928b326e89ccaace6638)
Kanadská Národní stavební norma (NBC) 2020, čl. 4.1.8.7 stanovuje jasný postup pro metody analýzy zemětřesení. Pokročilejší metoda, dynamická analýza podle čl. 4.1.8.12, by měla být použita pro všechny typy konstrukcí s výjimkou těch, které splňují kritéria stanovená v 4.1.8.7. Více zjednodušující postup, metodu náhradních statických sil (ESFP) v článku 4.1.8.11, lze použít pro všechny ostatní konstrukce.
V programu RFEM 6 lze seizmickou analýzu provést pomocí addonů Modální analýza a Analýza spektra odezvy. Po provedení spektrální analýzy je možné v addonu Model budovy zobrazit účinky podlaží, mezipatrové posuny a síly ve smykových stěnách.

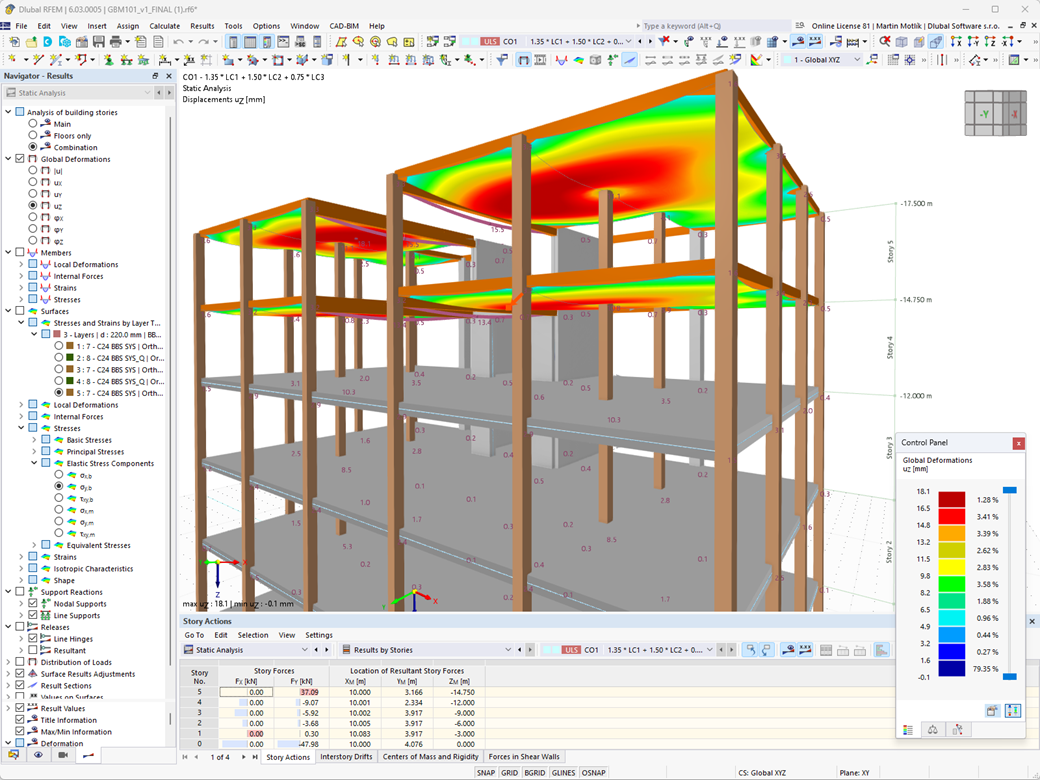

Model budovy je jedním z addonů pro speciální řešení v programu RFEM 6. Jedná se o užitečný nástroj pro modelování, který usnadňuje vytváření podlaží a manipulaci s nimi. Model budovy lze aktivovat na začátku i v průběhu modelování.
V tomto příspěvku si ukážeme, jak modelovat a posuzovat lanové konstrukce v programech RFEM 6 a RSTAB 9.
Výpočet modelu budovy probíhá ve dvou výpočetních fázích:
- Globální 3D výpočet celkového modelu, ve kterém jsou podlaží modelována jako tuhá deska (diafragma) nebo jako ohybová deska
- Lokální 2D výpočet jednotlivých desek podlaží
Výsledky pro sloupy a stěny z 3D výpočtu a výsledky pro desky z 2D výpočtu se po výpočtu sloučí do jednoho modelu. To znamená, že není třeba přepínat mezi 3D modelem a jednotlivými 2D modely desek podlaží. Uživatel pracuje pouze s jedním modelem, šetří drahocenný čas a vyhýbá se případným chybám při ruční výměně dat mezi 3D modelem a jednotlivými 2D modely desek.
Svislé plochy v modelu může uživatel rozdělit na smykové stěny a otvorové překlady. Program z těchto stěnových objektů automaticky vygeneruje vnitřní výsledkové pruty, takže je lze následně použít podle požadované normy v Posouzení železobetonových konstrukcí .
Smykové stěny a stěnové nosníky v modelu budovy máte k dispozici jako samostatné objekty v addonech pro posouzení. To umožňuje rychlejší filtrování objektů ve výsledcích a také lepší dokumentaci ve výstupním protokolu.
Generátor podlaží budovy v addonu Model budovy vám přináší možnost vytvořit podlaží konstrukce automaticky v závislosti na topologii modelu.
Při analýze spektra odezvy modelů můžete zobrazit v tabulce součinitele citlivosti pro vodorovné směry u jednotlivých podlaží.
Na základě těchto hodnot lze odhadnout citlivost na stabilitní vlivy.
