- Sélection des nœuds dans le modèle RFEM, identification automatique et attribution des barres connectées au nœud
- De nombreux composants prédéfinis sont disponibles pour une entrée facile des situations d'assemblage typiques (par exemple : platines d'about, plats, plaques de connexion)
- Composants de base universellement applicables (plaques, soudures, plans auxiliaires) pour la saisie de situations d'assemblage complexes
- Aucune modification manuelle du modèle EF n'est requise par l'utilisateur, les paramètres de calcul essentiels peuvent être modifiés via les paramètres de configuration
- La géométrie de l'assemblage est automatiquement adaptée même si les barres sont modifiées par la suite, en raison du lien relatif des composants entre eux
- Parallèlement à l'entrée, un contrôle de plausibilité est effectué par le logiciel pour détecter rapidement les entrées manquantes ou les collisions, par exemple
- Affichage graphique de la géométrie d'assemblage conjointement actualisée à l'entrée

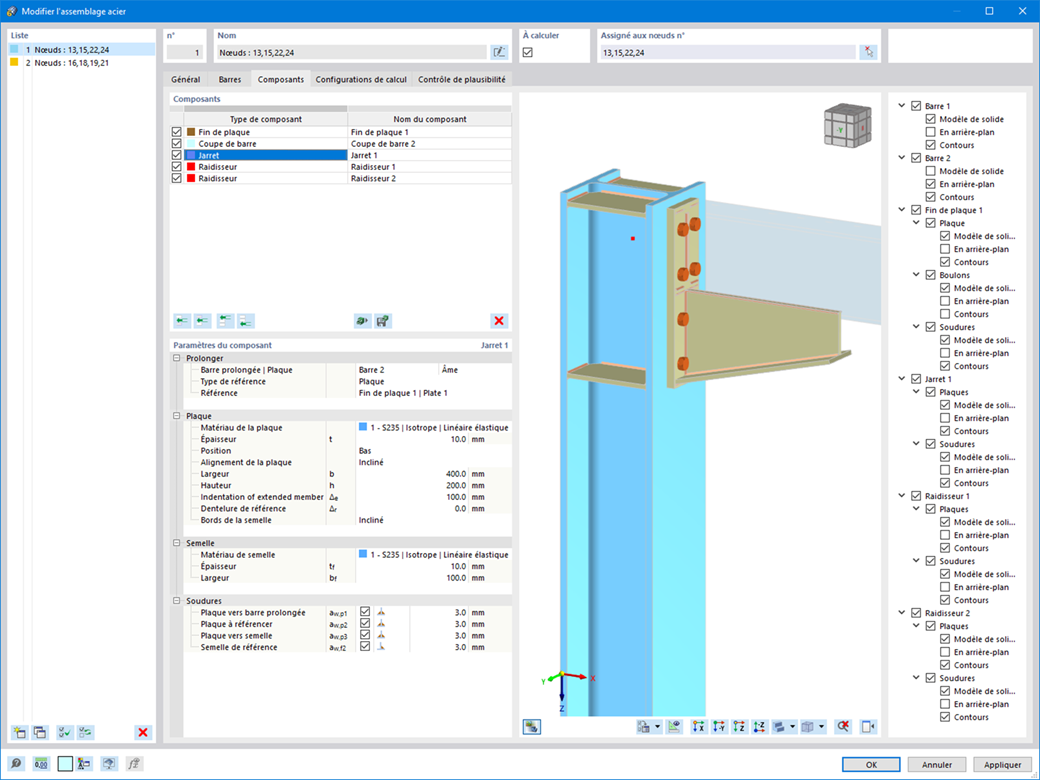

Assemblages acier | Entrée
Le module complémentaire Assemblages acier permet de classer les rigidités des assemblages.
Outre la rigidité initiale, le tableau affiche également les valeurs limites pour les assemblages articulés et rigides pour les efforts internes sélectionnés N, My et/ou Mz. La classification résultante est alors affichée dans le tableau comme « rigide », « semi-rigide » et « articulée ».
Accéder à la vidéo explicativeDans le module complémentaire Assemblages acier , vous avez la possibilité de considérer la précontrainte des boulons dans l'analyse pour tous les composants.
La précontrainte peut être facilement activée à l'aide d'une case à cocher dans les paramètres des boulons. Cela a des effets à la fois sur l'analyse contrainte-déformation et sur l'analyse de rigidité.
Accéder à la vidéo explicativeLe module complémentaire Assemblages acier permet de calculer des assemblages de barres avec des sections composées. De plus, vous pouvez effectuer des vérifications d'assemblage pour presque toutes les sections à parois minces dans la bibliothèque de RFEM.
Accéder à la vidéo explicativeAssemblage complexe de poutres horizontales à un poteau et assemblage de diagonales de renfort
Le modèle d'assemblage a été modélisé avec environ 50 composants. Le modèle a été créé d'après l'exemple d'application d'une vraie structure.
