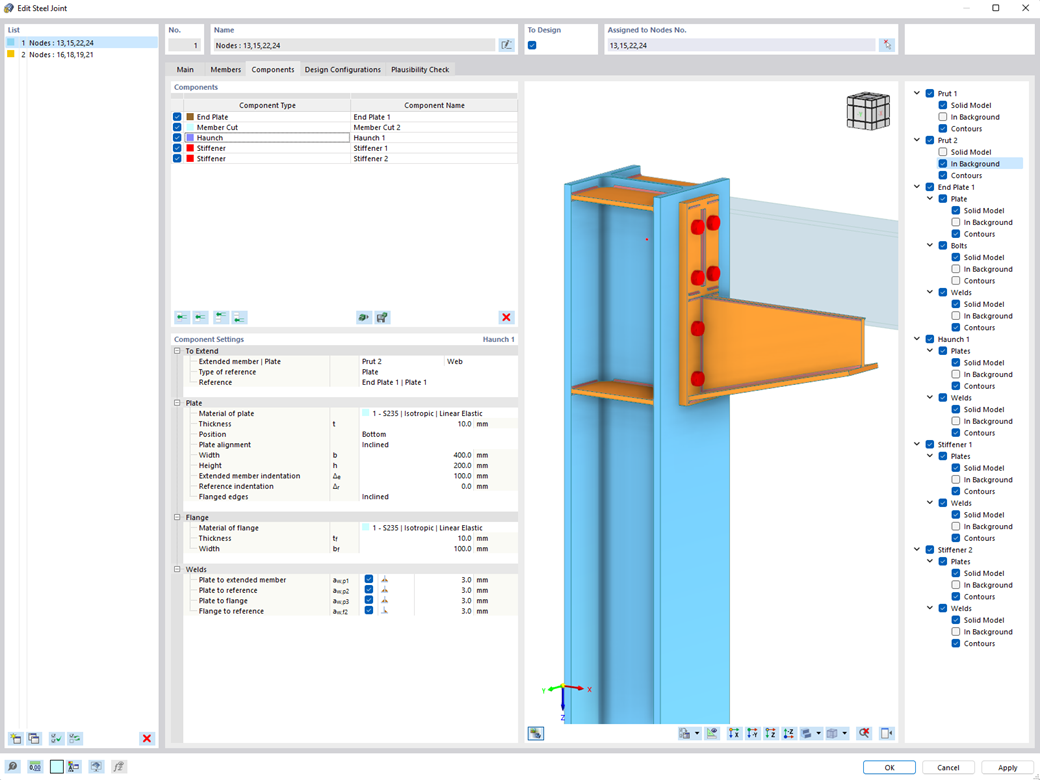

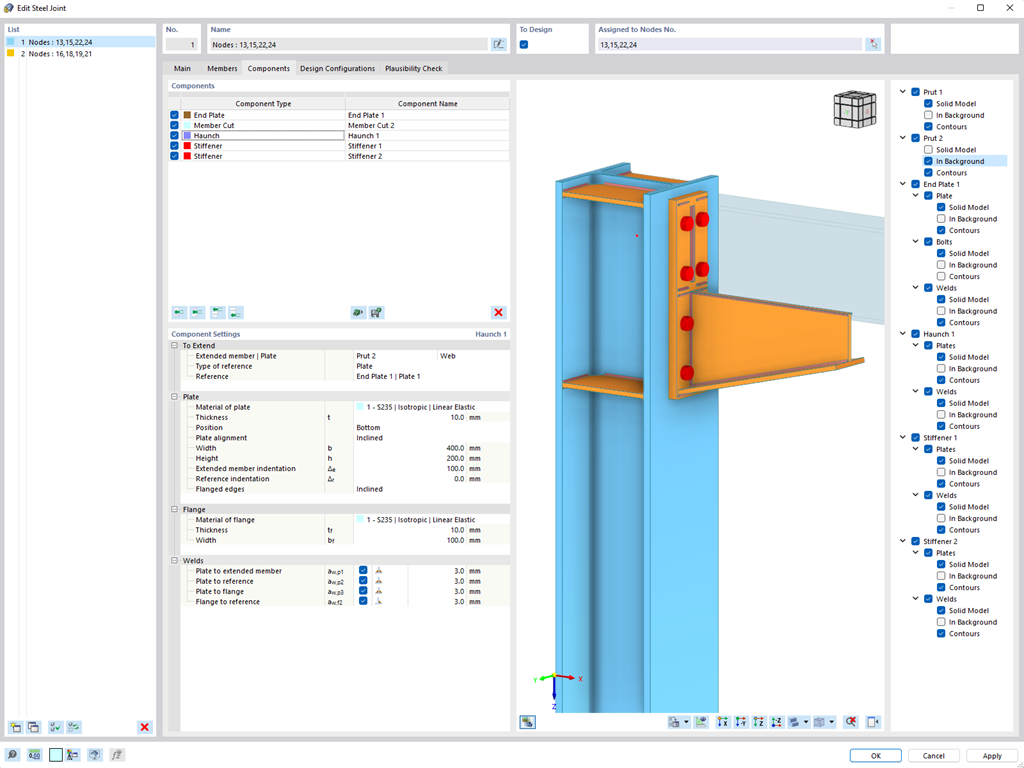

- Výběr uzlů v modelu RFEM, automatické rozpoznání a přiřazení prutů připojených k uzlu
- Mnoho předdefinovaných komponent pro snadné zadání typických spojovacích situací (např. čelní desky, úhelníky, desky na stojině)
- Univerzálně použitelné základní komponenty (plechy, svary, pomocné roviny) pro zadávání složitých spojovacích situací
- Uživatel nemusí ručně upravovat konečně-prvkový model, hlavní nastavení výpočtu lze provést nastavením konfigurace
- Automatické přizpůsobení geometrie přípoje, a to i při následných úpravách prutů, díky relativnímu vztahu jednotlivých komponent
- Souběžně se zadáním provede program kontrolu správnosti pro rychlé rozpoznání např. chybějících vstupních dat nebo kolizí
- Grafické zobrazení geometrie spoje, které se aktualizuje souběžně se zadáním
Ocelové přípoje | Vstupní data
V addonu Ocelové přípoje máte možnost spojovat kruhové duté průřezy pomocí svarů.
Kruhové profily mohou být spojeny navzájem nebo připojeny na rovinné konstrukční prvky. Také zaoblení normovaných a tenkostěnných profilů lze spojit svarem.
V addonu Ocelové přípoje můžete klasifikovat tuhosti přípojů.
Pro vybrané vnitřní síly N, My a/nebo Mz jsou v tabulce kromě počáteční tuhosti uvedeny také mezní hodnoty pro kloubové a tuhé přípoje. Výsledná klasifikace se pak v tabulce zobrazuje jako "kloubový", "polotuhý" nebo "tuhý".
K názornému videuV addonu Ocelové přípoje , máte možnost zohlednit předpětí šroubů při výpočtu pro všechny komponenty.
Předpětí lze snadno aktivovat pomocí zaškrtávacího políčka u parametrů šroubů a má vliv na analýzu napětí-přetvoření a také na analýzu tuhosti.
K názornému videuV addonu Ocelové přípoje máte možnost posuzovat přípoje prutů se složenými průřezy. Dále můžete provádět posouzení přípojů pro téměř všechny tenkostěnné průřezy z databáze programu RFEM.
K názornému videu
