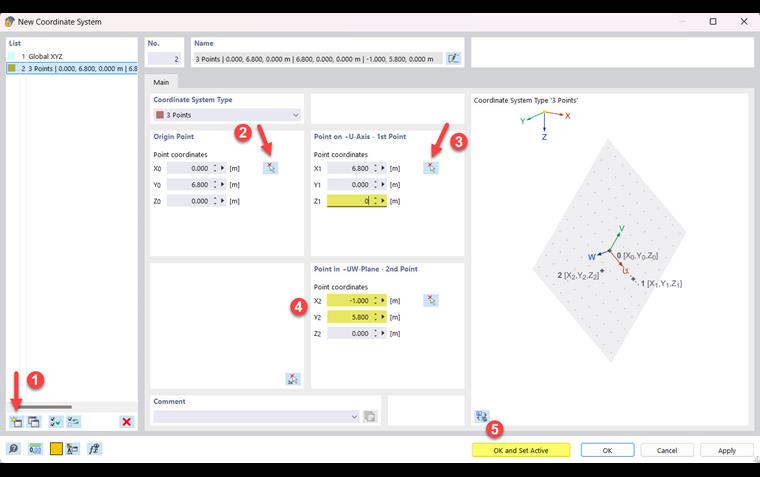

Pour une meilleure orientation, vous pouvez créer vos propres systèmes de coordonnées dans RFEM 6. Pour ce faire, cliquez sur le bouton
et utilisez
pour créer un nouveau système de coordonnées (1). Ceci est déterminé par trois points. Le premier point est le point d'origine et peut, par exemple, se trouver au bas du chevron (2). Avec
, vous pouvez sélectionner les points dans le plan de travail. Le deuxième point s'étend sur un axe du système de coordonnées et peut être défini comme le sommet de l'arêtier. Le troisième point définit le plan dans lequel se trouve le deuxième axe et auquel le troisième axe est orthogonal. Par exemple, vous pouvez sélectionner [X : -1 m/Y : 5,8 m/Z : 0 m] et définir la coordonnée Z du deuxième point sur zéro. Vous obtenez ainsi un système de coordonnées aligné avec l'arêtier et qui n'a été pivoté et déplacé que dans le plan XY par rapport au système de coordonnées d'origine.
Création d'un système de coordonnées défini par l'utilisateur
