VE0215 | Déversement avec effort normal - Assemblage de treillis au centre de gravité

Description du projet

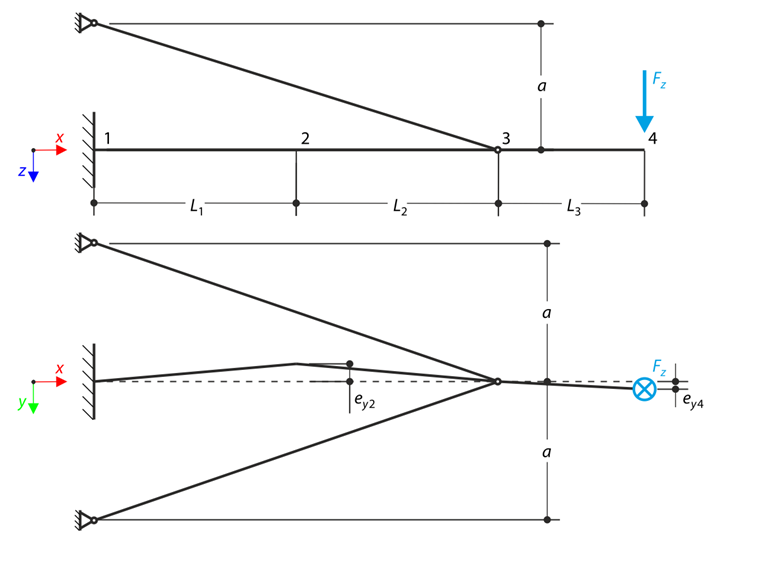

Une structure est composée d'une poutre profilée en I et de deux poutres treillis tubulaires. The structure contains several imperfections and it is loaded by the force Fz. Le problème est décrit par les ensembles de paramètres suivants. Le poids propre est négligé dans cet exemple. Determine the deflections uy and uz and axial rotation φx at the endpoint (Point 4). L'exemple de vérification est basé sur l'exemple introduit par Gensichen et Lumpe (voir la référence).

Matériau Acier S355 Module d’élasticité E 210000,000 MPa
Module de cisaillement G 81000,000 MPa
Géométrie Structure Longueur de la section 1 L1 4,000 m
Longueur de la section 2 L2 4,000 m
Longueur de la section 3 L3 2,500 m
Position de l'appui du treillis [LinkToImage02] 2,500 m
IMPERFECTIONS Point 2 ey2 -40 000 mm
Point 4 ey4 12,500 mm

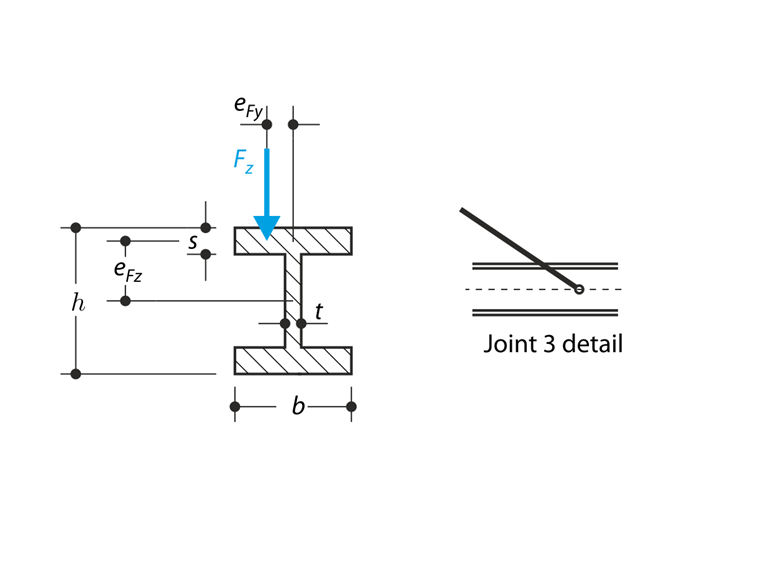

Profilé en I Hauteur h 400,000 mm
Largeur b 180,000 mm
Épaisseur de l'âme s 10,000 mm
Épaisseur de semelle t1 14,000 mm
Tuyau Diamètre extérieur D 60,300 mm
Épaisseur de voile t2 5,000 mm
Import Effort F 14,000 kN
Excentrement eFy 20,000 mm
eFz -193,00 mm

Solution analytique

La solution analytique est indisponible. Les résultats du logiciel S3D sont pris comme référence.

Paramètres de RFEM et RSTAB

  • Modélisé dans RFEM 6.06
  • La taille de l'élément est lEF = 0,020 m
  • Le modèle de matériau isotrope linéaire élastique est utilisé
  • Le nombre d'incréments est de 10
  • L'analyse des grandes déformations est utilisée
  • The problem is modeled both by members and a combination of members and surface elements

résultats

Deux techniques de modélisation sont utilisées dans RFEM 6. First, the I-section is modeled as a beam with imperfections and tubes as trusses (only N). Second, the tubes are trusses while the I-section beam is modeled by means of plates, considering the given imperfections. A fixed support at Point 1 is created by rigid line supports.

résultats

Quantité S3D RFEM 6 - Barres Ratio RFEM 6 - Barres et plaques Ratio
uy [mm] 14,800 16,300 1,101 15,900 1,074
uZ [mm] 16,900 18,000 1,065 17,800 1,053
Φx [mrad] 237,000 242,200 1,022 254,400 1,073

Références
  1. LUMPE, G. et GENSITEN, V. Évaluation de l'analyse linéaire et non linéaire des barres en théorie et en logiciel : Exemples de test, causes de l'échec, théorie détaillée. Ernesto.
  2. LUMPE, G. S3D (vers. 25 septembre 2011). École supérieure de Biberach, 2011.


;
