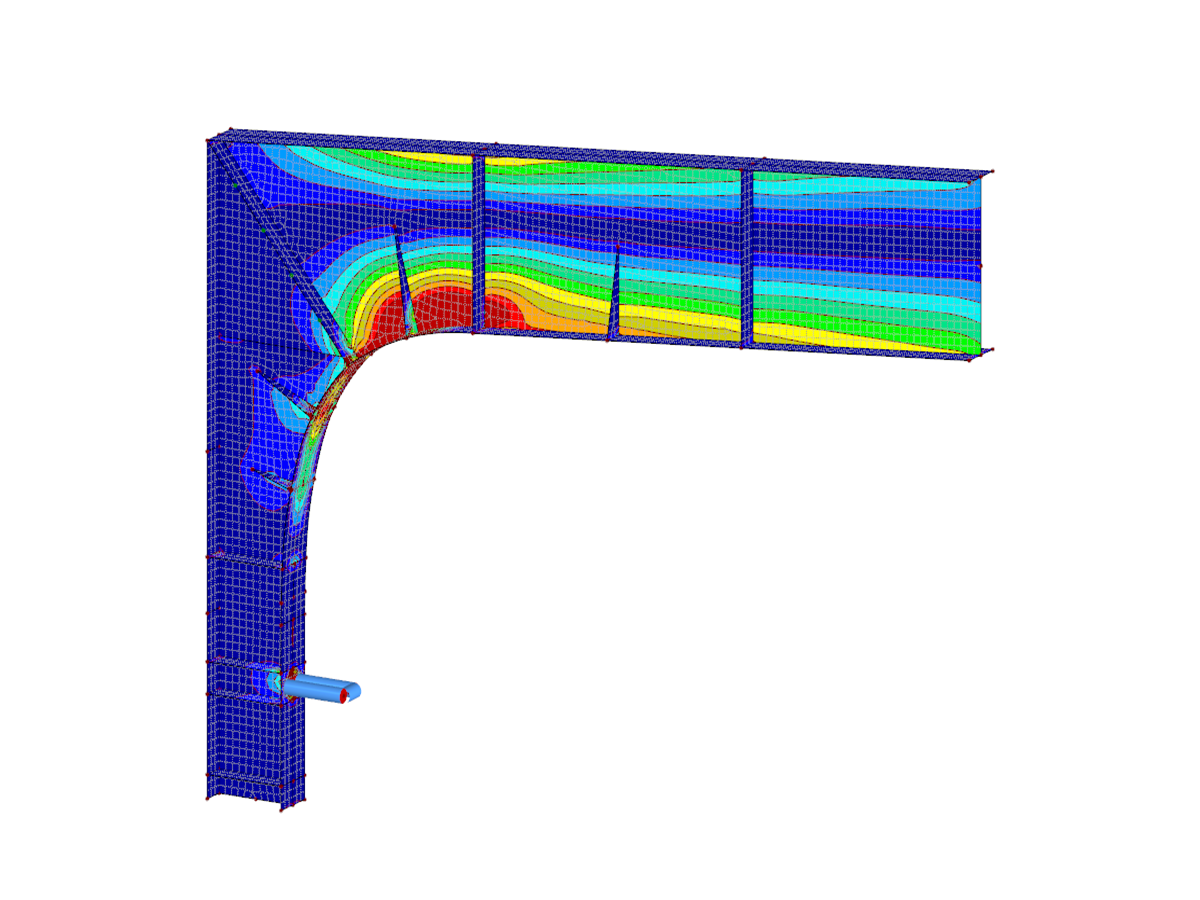

Le modèle démontre la modélisation de contact via des libérations surfaciques et des options de maillage spéciales pour les solides, ainsi que la connexion de barres à des surfaces et des solides. L'analyse plastique à l'aide de RF-MAT NL rend visible la redistribution des contraintes dans le système. Il offre un exemple pratique de l'utilisation de modèles de matériaux non linéaires dans les assemblages en acier. Les approches illustrées permettent des simulations précises pour des problèmes de connexion complexes. ModelGroup0002 illustre également les possibilités de calculs intermodules.

Modèle utilisé dans

(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Assemblage en acier : Solides et contact

Nombre de nœuds 73
Nombre de lignes 54
Nombre de barres 6
Nombre de surfaces 30
Nombre de solides 8
Nombre de cas de charge 1
Poids total 0,011 t
Dimensions (métrique) 0,548 x 0,389 x 0,389 m
Dimensions (impériales) 1.8 x 1.28 x 1.28 feet
Version du logiciel 5.23.01

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
