Manuel en ligne RFEM | Surfaces

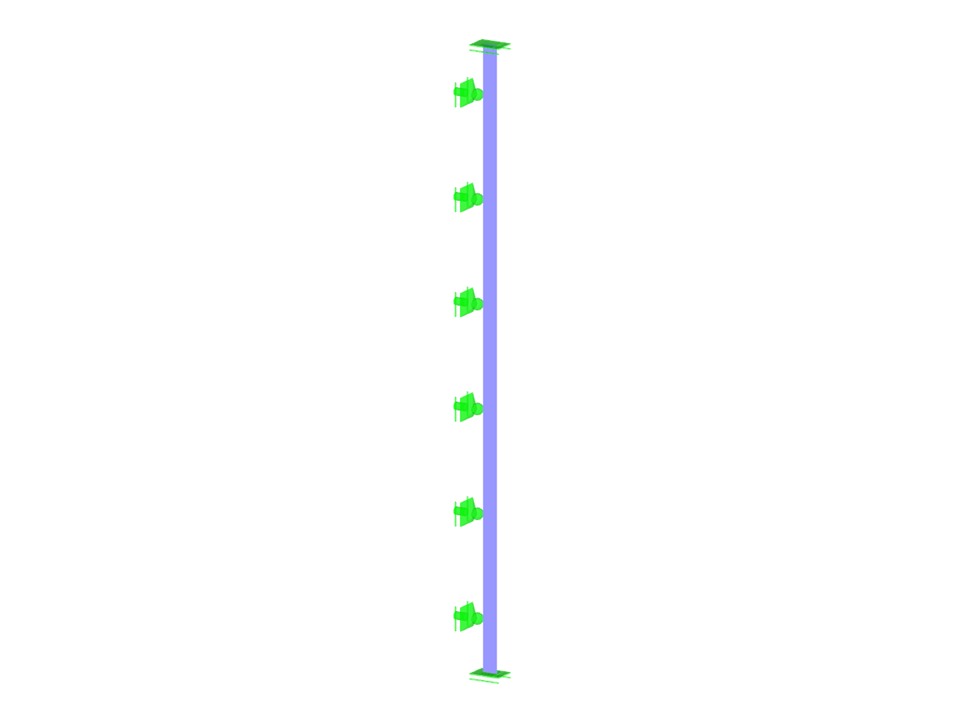

Détermination de la flèche maximale d'un bloc 3D fixé à ses deux extrémités. Le bloc est divisé en son centre : La moitié supérieure est composée d'un matériau élastique et la partie inférieure est en bois, un matériau élasto-plastique orthotrope avec une limite d'élasticité décrite selon la théorie de la plasticité de Tsai-Wu. Le plan central du bloc est soumis à une pression verticale.
Exemple de vérification 000009 | 4
| Nombre de nœuds | 6 |
| Nombre de lignes | 7 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 1 |
| Cotation fonctionnelle | 0,050 x 0,000 x 2,000 m |
| Version du logiciel | 5.05.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
